Bilješka:
- Vidi također Zamjena žarulja u stražnjem svjetlu.
- Za kataloške brojeve stražnjeg svjetla i njegovih dijelova pogledajte ovdje.

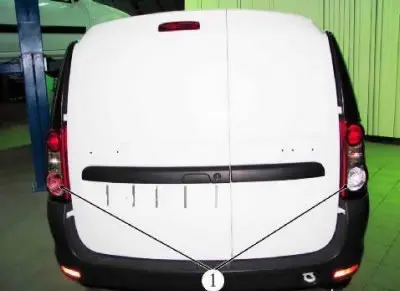

Slika 8-1 - Stražnja svjetla automobila: 1 - stražnje svjetlo desno/lijevo
Uklanjanje
Postavite vozilo u radni prostor, aktivirajte ručnu kočnicu i isključite paljenje. Podignite poklopac motora, odvojite priključak žice za uzemljenje od akumulatora (ključ od 10 mm).
Otvorite desna i lijeva stražnja vrata (prtljažnik).
Uklonite mrežicu (prilikom skidanja stražnjeg svjetla s desnog krila) (ako je dostupno).
Uklonite dizalicu (prilikom skidanja stražnjeg svjetla s desnog krila).

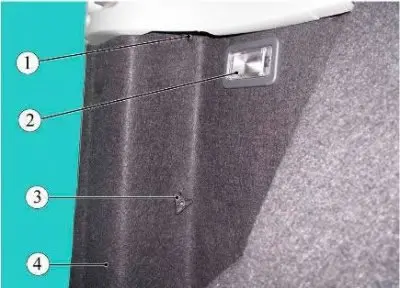

Slika 8-2 - Uklanjanje stražnjeg svjetla: 1, 3 - matice za montažu stražnjeg svjetla; 2 - svjetlo prtljažnika; 4 - obloga prtljažnika
Odvijte dvije krilate matice koje pričvršćuju stražnje svjetlo 1.3, slika 8-2, pričvršćujući desno ili lijevo stražnje svjetlo na karoseriju vozila.

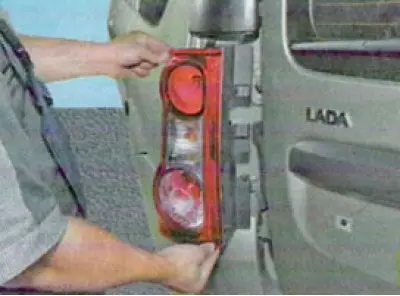

Izvucite svjetiljku koliko god ožičenje dopušta.

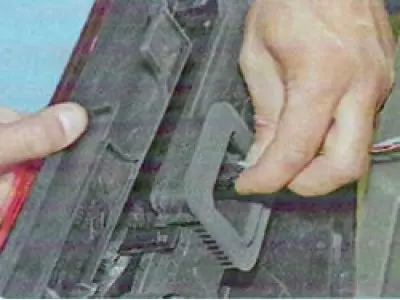

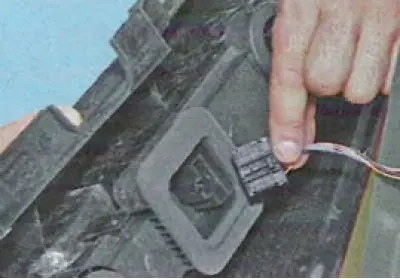

Pritisnite bravu i odvojite blok 2, slika 8-3, stražnjeg kabelskog svežnja od desnog ili lijevog svjetla.

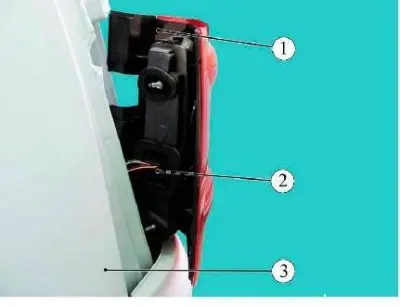

Slika 8-3 - Uklanjanje stražnjeg svjetla: 1 - stražnje lijevo svjetlo; 2 - konektor stražnjeg kabelskog svežnja na stražnje svjetlo; 3 - karoserija automobila
 |
 |

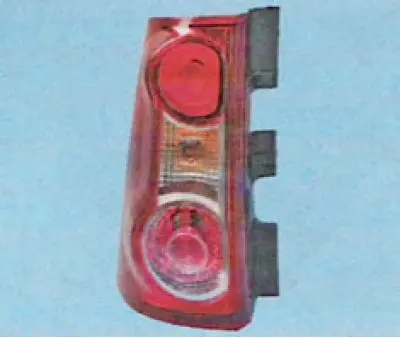

Uklonite desno ili lijevo svjetlo.
Pritisnite stezaljke 2, slika 8-4, uklonite ploču iz kućišta stražnjeg svjetla.
Za zamjenu žarulja stražnjeg svjetla, okrenite odgovarajuću žarulju, Slika 8-5, u smjeru suprotnom od kazaljke na satu, izvadite je i zamijenite žarulju. Provjerite rad svjetiljke.

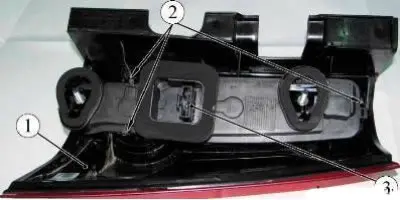

Slika 8-4 - Stražnje svjetlo: 1 - kućište stražnjeg svjetla; 2 - stezaljke; 3 - konektor stražnjeg svjetla na blok stražnjeg kabelskog svežnja

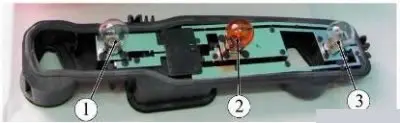

Slika 8-5 - Žarulje stražnjih svjetala: 1 - stop svjetlo i parkirno svjetlo; 2 - lampica pokazivača smjera; 3 - svjetlo za vožnju unatrag i svjetlo za maglu
Montaža
Ugradite stražnje svjetlo na krilo pomoću montažnih klinova. Ugradite stražnje svjetlo obrnutim redoslijedom od skidanja. Istovremeno, provjerite je li svjetiljka zabrtvljena na spoju s tijelom. Vratite dizalicu na mjesto (prilikom skidanja stražnjeg svjetla desnog krila). Vratite mrežicu na mjesto (ako je dostupno).
