Примечание:
- См. так же Замена ламп в заднем фонаре.
- Каталожные номера заднего фонаря и его деталей см. здесь.

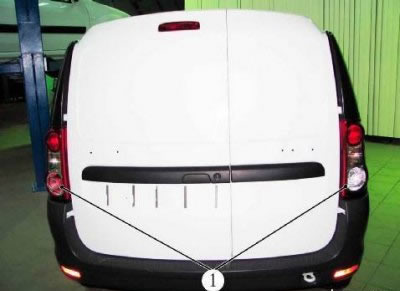

Рисунок 8-1 - Фонари задние автомобиля: 1 - фонарь задний правый/левый
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").
Открыть правую и левую двери задка (багажника).
Снять сетку (при снятии заднего фонаря с правого крыла) (при наличии).
Данные получены с веб-сайта: LadaMan
Извлечь домкрат (при снятии заднего фонаря с правого крыла).

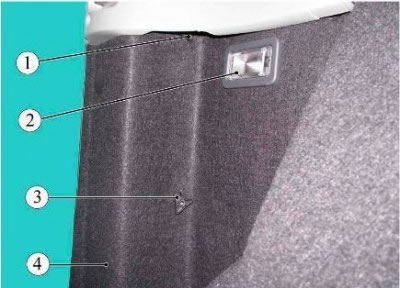

Рисунок 8-2 - Снятие фонаря заднего: 1, 3 - гайки крепления заднего фонаря; 2 - плафон освещения багажника; 4 - обивка багажника
Отвернуть две гайки-барашки крепления заднего фонаря 1,3, рисунок 8-2, крепления заднего фонаря правого или левого к кузову автомобиля.

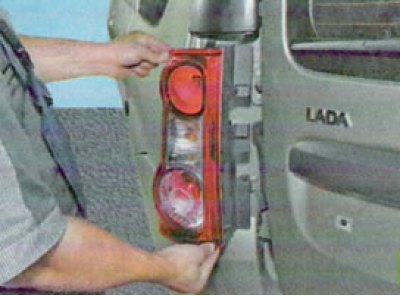

Вытянуть фонарь на сколько это позволит проводка.

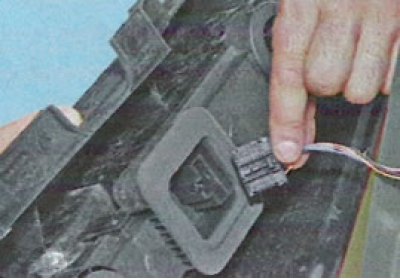

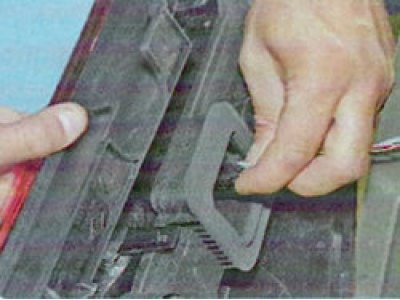

Отжать фиксатор и отсоединить колодку 2, рисунок 8-3, жгута проводов заднего от фонаря правого или левого.

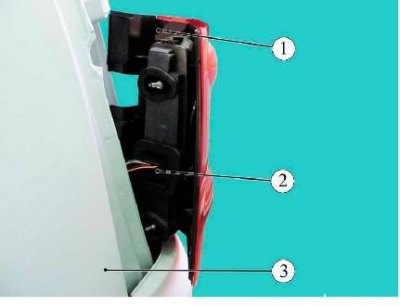

Рисунок 8-3 - Снятие фонаря заднего: 1 - фонарь задний левый; 2 - колодка жгута проводов заднего к фонарю заднему; 3 - кузов автомобиля
 |
 |
Снять фонарь правый или левый.
Отжать фиксаторы 2, рисунок 8-4, извлечь плату из корпуса фонаря заднего.
Для замены ламп заднего фонаря необходимо повернуть соответствующую лампу, рисунок 8-5, против часовой стрелки, извлечь ее и заменить лампу. Проверить работу фонаря.

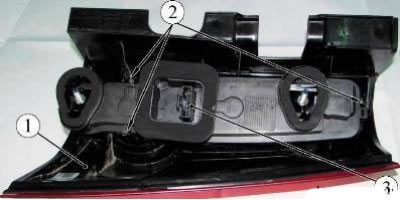

Рисунок 8-4 - Фонарь задний: 1 - корпус фонаря заднего; 2 - фиксаторы; 3 - разъем фонаря заднего к колодке жгута проводов заднего

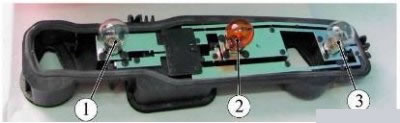

Рисунок 8-5 - Лампы фонаря заднего: 1 - лампа сигнала торможения и габаритного огня; 2 - лампа указателя поворота; 3 - лампа света заднего хода и противотуманного огня
Установка
Установить задний фонарь на крыле по установочным штифтам. Установку заднего фонаря выполнить в порядке обратном снятию. При этом обеспечить уплотнение фонаря по сопряжению с кузовом. Уложить на место домкрат (при снятии заднего фонаря правого крыла). Установить на место сетку (при наличии).
