Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").

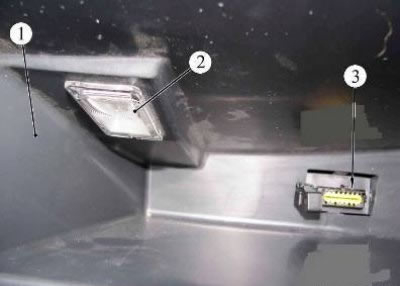

Рисунок 13-1 - Вещевой ящик: 1 - вещевой ящик; 2 - плафон освещения вещевого ящика; 3 - диагностическая колодка

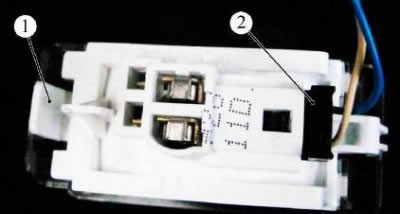

Рисунок 13-2 - Колодка плафона освещения вещевого ящика: 1 - фиксатор; 2 - колодка жгута проводов панели приборов
Вывести фиксатор 1, рисунок 13-2, из зацепления и извлечь плафон 2, рисунок 13-1, освещения вещевого ящика 1 (отвертка плоская).
Отсоединить колодку 2, рисунок 13-2, жгута проводов панели приборов от плафона освещения вещевого ящика.
Для замены лампы плафона освещения вещевого ящика необходимо извлечь ее и заменить перегоревшую лампу.
Примечание: Для замены используйте только сертифицированную лампу C5W.
Установка
Установку лампы и плафона освещения вещевого ящика выполнять в порядке обратном снятию.
