Снятие сигнала торможения дополнительного
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").
На автомобиле дополнительный сигнал торможения установлен на погрузочной левой задней двери 3, рисунок 10-1.

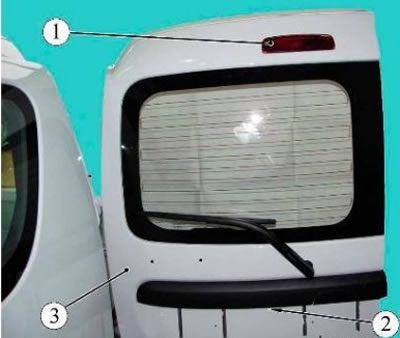

Рисунок 10-1 Сигнал торможения дополнительный: 1 - сигнал торможения дополнительный; 2 - расположение фонаря освещения номерного знака; 3 - погрузочная левая задняя дверь
Отвернуть винт 1, рисунок 10-2, крепления сигнала торможения дополнительного к погрузочной левой задней двери 2 (насадка Torx 30, отвертка).
Извлечь сигнал торможения дополнительный.

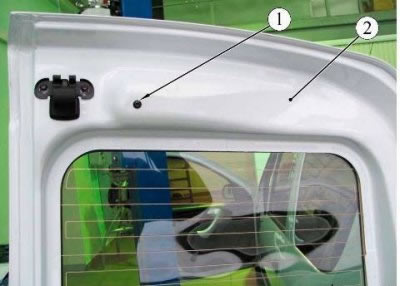

Рисунок 10-2 - Снятие сигнала торможения дополнительного: 1 - винт крепления сигнала торможения; 2 - погрузочная левая задняя дверь
Отсоединить колодку 2, рисунок 10-3, жгута проводов от сигнала торможения дополнительного.
Отсоединить сигнал торможения дополнительный от жиклера 3, рисунок 10-4, омывателя заднего стекла, отжав держатели жиклера (отвертка плоская).

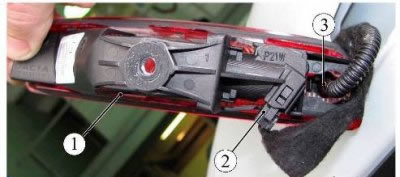

Рисунок 10-3 - Сигнал торможения дополнительный: 1 - сигнал торможения дополнительный; 2 - колодка жгута проводов к сигналу торможения дополнительному; 3 - лампа сигнала торможения дополнительного

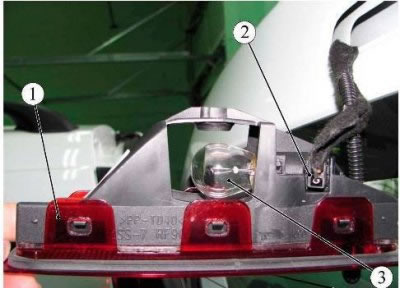

Рисунок 10-4 - Сигнал торможения дополнительный: 1 - сигнал торможения дополнительный; 2 - колодка жгута проводов заднего к сигналу торможения дополнительному; 3 - жиклер омывателя заднего стекла погрузочной левой задней двери
Повернуть лампу 3, рисунок 10-3, на четверть оборота против часовой стрелки и извлечь ее из корпуса сигнала 1 торможения дополнительного.
Снятие плафона освещения багажника
Отсоединить плафон 2, (см. рисунок 8-2), освещения багажника от кузова автомобиля (отвертка плоская).
Отсоединить колодку жгута проводов заднего от колодки плафона освещения багажника и снять плафон освещения багажника.
Для замены лампы отжать контакты и потянуть лампу на себя.
Установка
Установить лампу сигнала торможения дополнительного, повернув ее по часовой стрелке.
Установку сигнала торможения дополнительного и плафона освещения багажника выполнить в порядке обратном снятию.
