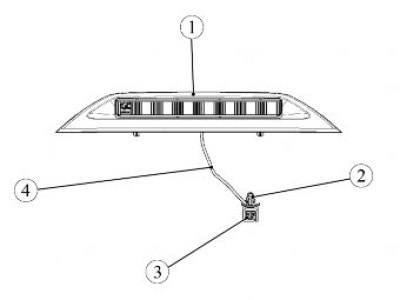

Рисунок 12-1 - Сигнал торможения дополнительный: 1 - сигнал торможения дополнительный; 2 - фиксатор; 3 - колодка жгута проводов сигнала торможения дополнительного; 4 - жгут проводов сигнала торможения дополнительного
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи, (ключ гаечный 10).
Открыть багажник и отсоединить колодку жгута проводов заднего от колодки 3 жгута проводов сигнала торможения дополнительного.
Отсоединить фиксатор 2 крепления колодки жгута проводов сигнала торможения дополнительного от кузова автомобиля.
Снять полку 1, рисунок 12-2, багажника в сборе с сигналом 2 торможения дополнительного в соответствии с требованиями ТИ 3100.25100.20599.

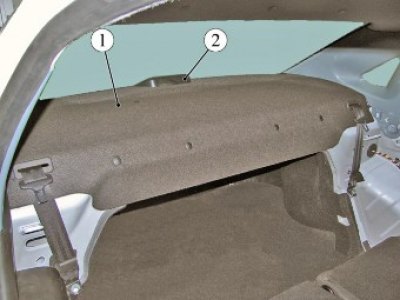

Рисунок 12-2 - Полка багажника с сигналом торможения дополнительным в сборе на автомобиле: 1 - полка багажника; 2 - сигнал торможения дополнительный
Отвернуть два винта 1, рисунок 12-3, самонарезающих и снять сигнал 2 торможения дополнительный с полки 3 багажника (насадка сменная T20, отвертка).

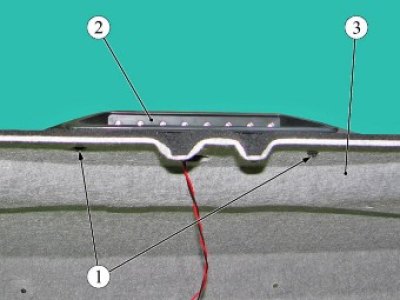

Рисунок 12-3 - Крепление сигнала торможения дополнительного к полке багажника: 1 - винт самонарезающий; 2 - сигнал торможения дополнительный; 3 - полка багажника
Установка
Установку сигнала 1, рисунок 12-1, торможения дополнительного выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп.1.19.21.3, 1.19.21.6 в объеме выполненных работ.
