Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Открыть крышку багажника.
Плафон 1, рисунок 14-1, освещения багажника удерживается фиксатором и пружинной защелкой в гнезде панели 2 полки задка.

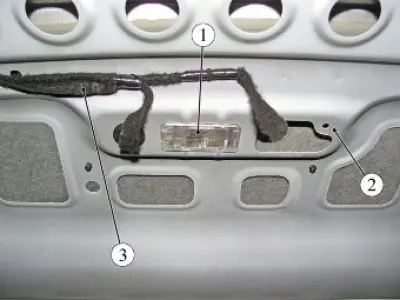

Рисунок 14-1 - Установка плафона освещения багажника на автомобиле: 1 - плафон освещения багажника; 2 - панель полки задка; 3 - жгут проводов задний дополнительный
Вставить плоскую отвертку в паз с правой стороны плафона освещения багажника, аккуратно отжать корпуса плафона и извлечь его из гнезда панели полки задка (отвертка плоская).
Отсоединить колодку 1, рисунок 14-2, жгута проводов заднего дополнительного от разъема и снять плафон 2 освещения багажника.

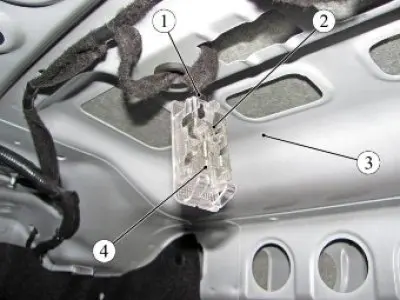

Рисунок 14-2 - Замена лампы плафона освещения багажника: 1 - колодка жгута проводов заднего дополнительного; 2 - плафон освещения багажника; 3 - панель полки задка; 4 - лампа W5W
Замена лампы
Для замены лампы плафона освещения багажника необходимо:
Основной материал на веб-сайте: www.Ladaman.ru
- извлечь плафон 2, рисунок 14-2, освещения багажника из гнезда панели 3 полки задка (отвертка плоская);
- извлечь лампу 4 из пружинных контактов плафона освещения багажника (отвертка плоская).
Установку новой лампы в плафон освещения багажника проводить в порядке обратном снятию. Тип устанавливаемой лампы W5W.
Установка
Установку плафона 1, рисунок 14-1, освещения багажника выполнить в порядке обратном снятию. При установке обеспечить надежную фиксацию плафона в гнезде панели полки задка.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп.1.19.21.3, 1.19.21.6 в объеме выполненных работ.
