У залежнасці ад максімальнага току корпуса засцерагальнікаў і топкіх уставак маюць розныя колеры. Засцерагальнікі, топкія ўстаўкі і рэле размяшчаюцца ў двух мантажных блоках мантажных блоках: салоне аўтамабіля і ў маторным адсеку.
У салоне аўтамабіля блок засцерагальнікаў і рэле размешчаны ў панэлі прыбораў з левага боку. Доступ да мантажнага блока закрывае накладка.

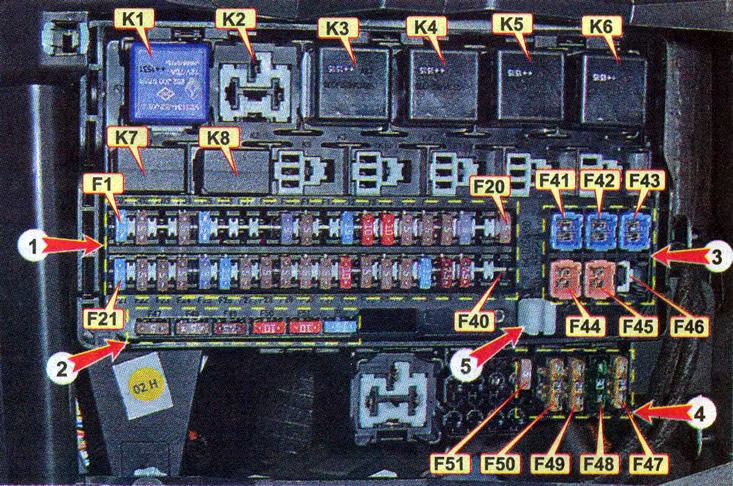

Мантажны блок засцерагальнікаў і рэле ў салоне: 1 - працоўныя засцерагальнікі Fl-F40; 2 - запасныя засцерагальнікі; 3 - працоўныя засцерагальнікі F41-F46; 4 - працоўныя засцерагальнікі F47-F51; 5 - пінцэт для вымання засцерагальнікаў; KI-К13 - рэле ўключэння электраабсталявання
Заўвага. На корпусе мантажнага блока пазначаны парадкавыя нумары засцерагальнікаў і рэле. Прызначэнне рэле і ланцугі, якія абараняюцца засцерагальнікамі, пазначаны ўмоўнымі сімваламі.
Табліца 14.4.1. Рэле мантажнага блока ў салоне
| № | Сіла току, А | Абараняемыя ланцугі |
| F1 | 15 | Правы подрулевой перамыкач, стеклоомыватель |
| F2 | 30*1/5*2 | Левы подрулевой перамыкач |
| F3 | 10*1 | Далёкае святло |
| F4 | 30*1/5*2 | Левы подрулевой перамыкач |
| F5 | 15 | Абаграванне сядзенняў |
| F6 | 7,5*1 | Габарытнае святло (правы бок) |
| F7 | 10*1 | Габарытнае святло (левы бок) |
| F8 | 5*1 | Задні супрацьтуманны ліхтар |
| F9 | 3 | Бакавы паказальнік павароту правы (у люстэрку) |
| F10 | 5 | Селектар выбару рэжыму працы АМКП |
| F11 | 10*1 | Блізкае святло (левая блок-фара) |
| F12 | 15 | Паказальнікі паваротаў, блок кіравання электраабсталяваннем |
| F13 | 10 | Блок кіравання электраабсталяваннем (харчаванне) |
| FI4 | 10 | Выключальнік сігналу тармажэння |
| F15 | 5 | Датчык дажджу і інтэнсіўнасці сонечнага святла, электракарэктар фар |
| F16 | 5 | Датчык становішча педалі тормазу |
| F17 | 5 | Плафон асвятлення рэчавай скрыні, плафон асвятлення багажнага адсека, плафоны падсветкі парогаў |
| F18 | 3 | Бакавы паказальнік павароту левы (у люстэрку) |
| F19 | 10*1 | Блізкае святло (правая блок-фара) |
| F20 | 5 | Абаграванне вонкавых люстэркаў |
| F21 | 15 | Блок кіравання сістэмы падушак бяспекі |
| F22 | 5 | Шчыток прыбораў |
| F23 | 5 | Шчыток прыбораў |
| F24 | 5 | Сістэма "ЭРА ГЛОНАСС", аўдыёсістэма |
| F25 | 5 | Блок кіравання ESP |
| F26 | 15 | Паліўны модуль |
| F27 | 5 | Парктронік |
| F28 | 5 | Блок кіравання электраўзмацняльнікам рулявога кіравання |
| F29 | 10*1/5*2 | Вонкавае асвятленне прычэпа (прычэп) |
| F30 | 5 | Блок кіравання сістэмы "ЭРА ГЛОНАСС" |
| F31 | 5 | Блок кіравання сістэмы "ЭРА ГЛОНАСС" |
| F32 | 10 | Сілкаванне клемы 15 маторнага адсека |
| F33 | 5 | Блок кіравання электрашклапад'ёмнікамі, клавішы электрашклапаймальнікаў |
| F34 | 5 | Датчык кута павароту рулявога кола, блок перамыкачоў на рулявым коле |
| F35 | 5 | Блок кіравання электрашклапад'ёмнікамі/вонкавымі люстэркамі на дзверы кіроўцы |
| F36 | 15 | Аўдыёсістэма, дыягнастычны раз'ём |
| F37 | 7,5 | Сігнал тармажэння правага задняга ліхтара |
| F38 | 7,5 | Сігнал тармажэння левага задняга ліхтара |
| F39 | 10*1 | Дзённыя хадавыя агні |
| F40 | 10*1 | Далёкае святло (правая блок-фара) |
| F41 | 20 | Разетка 12 У, прыпальвальнік |
| F42 | 20 | Блок кіравання электраабсталяваннем (харчаванне) |
| F43 | 20 | Блок кіравання электраабсталяваннем (цэнтральны замак) |
| F44 | 30 | Электрашклапад'ёмнікі |
| F45 | 30 | Электровентылятар кліматычнай усталёўкі |
| F46 | 30*1 | Правы подрулевой перамыкач (шклоачышчальнік) |
| F47 | 25*2 | Блок кіравання (далёкае святло (правая блок-фара), блізкае святло (левая блок-фара), габарытнае святло (левы бок) |
| F48 | 30*2 | Блок кіравання (шклоачышчальнік) |
| F49 | 25*2 | Блок кіравання (супрацьтуманныя фары, заднія супрацьтуманныя ліхтары і ліхтары асвятлення нумарнога знака) |
| F50 | 25*1 | Блок кіравання (далёкае святло (левая блок-фара), блізкае святло (правая блок-фара), габарытнае святло (правы бок) |
| F51 | 5 | Няма дадзеных |
*1 Для камплектацыі класік / камфорт.
*2 Для камплектацыі люкс.
Табліца 14.4.2. Рэле мантажнага блока ў салоне
| № | Сіла току, А | Падключаюцца ланцугі |
| К1 | 70*1/50*2 | Асвятленне, абаграванне сядзенняў |
| К2 | 30 | Рэзерв |
| КЗ | 30 | Абаграванне задняга шкла |
| К4 | 30 | Шклапад'ёмнікі пярэдніх дзвярэй |
| К5 | 40 | Электровентылятар кліматычнай усталёўкі |
| Кб | 30 | Шклопад'ёмнікі задніх дзвярэй |
| К7 | 20 | Паліўны модуль (паліўная помпа) |
| К8 | 20 | Сілкаванне разеткі 12 У (у становішчы выключальніка АСС) |
*1 Для камплектацыі класік / камфорт.
*2 Для камплектацыі люкс.

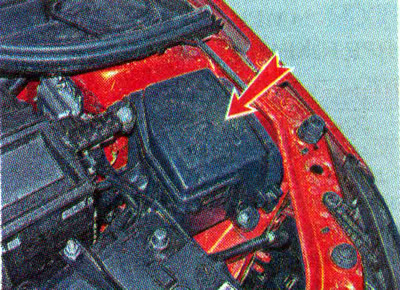

У маторным адсеку мантажны блок засцерагальнікаў і рэле ўсталяваны з левага боку.

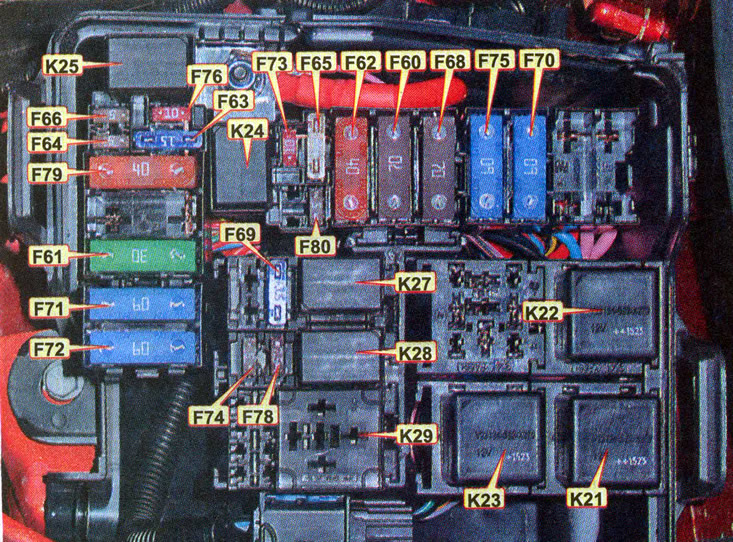

Мантажны блок засцерагальнікаў і рэле ў маторным адсеку: F - засцерагальнікі; Да - рэле
Табліца 14.4.3. Засцерагальнікі і якія абараняюцца ланцугі мантажнага блока ў маторным адсеку
| № | Сіла току, А | Абараняемыя ланцугі |
| F60 | 70 | Электраўзмацняльнік рулявога кіравання |
| F61 | 30 | Абаграванне задняга шкла |
| F62 | 40 | Сістэма курсавой устойлівасці ESP |
| F63 | 15 | Электрамуфта кампрэсара кандыцыянера |
| F64 | 5 | Блок кіравання сістэмай курсавой устойлівасці ESP |
| F65 | 25 | Сістэма курсавой устойлівасці ESP |
| F66 | 5 | Блок кіравання АМКП |
| F68 | 70 | Блок кіравання АМКП |
| F69 | 15 | БУ электровентилятора сістэмы астуджэння, шпулькі запальвання, фарсункі |
| F70 | 60 | Сілкаванне ланцуга K30S |
| F71 | 60 | АКБ |
| F72 | 60 | АКБ |
| F73 | 10 | Гукавы сігнал |
| F74 | 5 | Уключальнік святла задняга ходу |
| F75 | 60 | Абаграванне ветравога шкла |
| F76 | 10 | Рэле зумера |
| F78 | 7,5 | Датчык канцэнтрацыі кіслароду, клапан прадзьмуху адсорбера |
| F79 | 40 | Блок рэле (ці рэле электровентилятора сістэмы астуджэння) |
| F80 | 5 | Рэле абагравання ветравога шкла (абмотка) |
Табліца 14.4.4. Рэле мантажнага блока ў маторным адсеку
| № | Сіла току,А | Падключаюцца ланцугі |
| К21 | 30 | Рэле 1 абагравання ветравога шкла |
| К22 | 30 | Рэле 2 абагравання ветравога шкла |
| К23 | 30 | Рэле стартара |
| К24 | 20 | Рэле гукавога сігналу |
| К25 | 20 | Рэле зумера |
| К27 | 20 | Галоўнае рэле сістэмы кіравання рухавіком |
| К28 | 20 | Рэле муфты кампрэсара кандыцыянера |
| К29 | 40 | Рэле электровентилятора сістэмы астуджэння |
