Зняцце
Усталяваць аўтамабіль на двухстоечны пад'ёмнік, затармазіць стаяначным тормазам і выключыць запальванне.
Зняць абарону картэра рухавіка.
Адкруціць дзве гайкі 1, малюнак 10-1, мацаванні пашыральнага бачка.

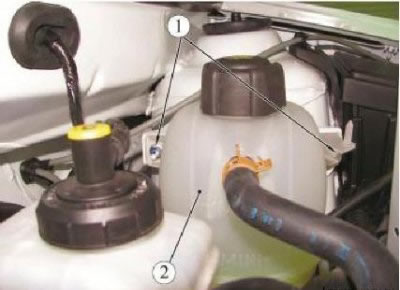

Малюнак 10-1 - Адлучэнне пашыральнага бачка: 1 - гайка мацавання пашыральнага бачка; 2 - пашыральны бачок
Зняць і адвесці ў бок пашыральны бачок 2, не адлучаючы шлангаў.
Адлучыць раз'ём 1, малюнак 10/02, датчыка ўзроўню тармазной вадкасці.

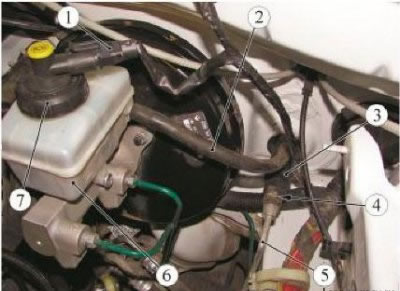

Малюнак 10-2 - Зняцце трубаправода гідрапрывада счаплення: 1 - раз'ём датчыка ўзроўню тармазной вадкасці; 2 - які падае трубаправод галоўнага цыліндру прывада счаплення; 3 - галоўны цыліндр прывада счаплення; 4 - фіксатар; 5 - трубаправод, які злучае галоўны і працоўны цыліндры прывада счаплення; 6 - бачок гідраўлічнага прывада тармазоў; 7 - корак бачка гідраўлічнага прывада тармазоў
Зняць корак 7 бачка гідраўлічнага прывада тармазоў.
Выдаліць шпрыцам тармазную вадкасць з бачка 6 гідраўлічнага прывада тармазоў, так каб яе ўзровень знаходзіўся ніжэй адтуліны падачы вадкасці да галоўнага цыліндру прывада счаплення на бачку.
Пакласці рыззё пад адтуліну бачка гідраўлічнага прывада тармазоў.
Адлучыць трубаправод 2 галоўнага цыліндру прывада счаплення ад бачка гідраўлічнага прывада тармазоў.
Уставіць заглушкі ў адтуліны трубаправода і бачка (заглушкі тэхналагічныя).
Пакласці рыззё пад працоўны цыліндр прывада счаплення.
Зняць заглушку 1, малюнак 10/3, са штуцэра для выдалення паветра.

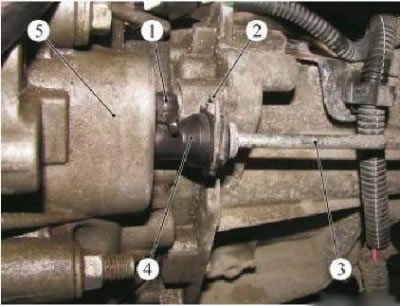

Малюнак 10-3 - Выдаленне тармазной вадкасці з сістэмы гідрапрывада счаплення: 1 - заглушка штуцэра для выдалення паветра; 2 - фіксатар; 3 - трубаправод, які злучае галоўны і працоўны цыліндры прывада счаплення; 4 - працоўны цыліндр прывада счаплення; 5 - скрынка перадач
Падлучыць празрысты шланг да штуцэра для выдалення паветра, апусціўшы іншы канец у пустую пасудзіну, размешчаны ніжэй адтуліны для выдалення паветра.
Націснуць на фіксатар 2 і выцягнуць на адну пстрычку трубаправод 3, каб адкрылася адтуліна для выдалення паветра.
Націснуць рукой на педаль счаплення для выдалення вадкасці з галоўнага цыліндру прывада счаплення і трубаправода.
Пакласці рыззё пад галоўны цыліндр прывада счаплення.
Падняць фіксатар 4, малюнак 10-1, мацаванні трубаправода 5, які злучае галоўны і працоўны цыліндры прывада счаплення, на галоўным цыліндры.
Адлучыць трубаправод 5 ад галоўнага цыліндру прывада счаплення.
Уставіць заглушкі ў адтуліны на трубаправодзе і галоўным цыліндры прывада счаплення (заглушкі тэхналагічныя).
Націснуць на трымальнік 2, малюнак 10/3, працоўнага цыліндру прывада счаплення.
Адлучыць трубаправод 3 ад працоўнага цыліндру 4 прывада счаплення і ўсталяваць заглушкі ў адтуліны працоўнага цыліндру і трубаправода.
Адлучыць трубаправод, які злучае галоўны і працоўны цыліндры ад клямараў мацавання на кузаве і скрынцы перадач.
Зняць трубаправод 3, які злучае галоўны і працоўны цыліндры гідрапрывада счаплення.
Усталяванне
Праверыць стан ушчыльняльных кольцаў на трубаправодзе, які злучае галоўны і працоўны цыліндры гідрапрывада счаплення, пры неабходнасці замяніць.
Выняць тэхналагічныя заглушкі з адтулін элементаў гідрапрывада.
Усталяваць трубаправод, які злучае галоўны і працоўны цыліндры гідрапрывада счаплення.
Замацаваць трубаправод, які злучае галоўны і працоўны цыліндры гідрапрывада счаплення ў клямарах мацаваннях на скрынцы перадач і на кузаве.
Далучыць трубаправод 5, малюнак 10-2, да галоўнага цыліндру 3 прывада счаплення.
Усталяваць фіксатар 4 трубаправода паміж галоўным і працоўным цыліндрамі на галоўным цыліндры прывада счаплення.
Далучыць трубаправод 3, малюнак 10-3, які злучае галоўны і працоўны цыліндры прывада счаплення да працоўнага цыліндру 4 счаплення.
Устанавіць пашыральны бачок 2, малюнак 10-1, і зацягнуць гайкі 1 мацавання пашыральнага бачка з момантам 8 Н·м (0,8 кгс·м) (ключ гаечны 10, галоўка зменная 10, падаўжальнік, ключ момантны).
Заліць тармазную вадкасць у бачок і давесці да нормы яе ўзровень. Узровень тармазной вадкасці павінен знаходзіцца паміж пазнакамі "МАХ" і "MIN" (вадкасць тармазная паводле дзейснага "Кадыфікатару асноўных і дапаможных матэрыялаў, якія ўжываюцца пры ТО і рамонце аўтамабіляў LADA" Да 3100.25100.00018).
Выдаліць паветра з гідрапрывада счаплення.
Праверыць працаздольнасць счаплення.
Усталяваць абарону картэра рухавіка
