Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять облицовку туннеля пола в соответствии с требованиями ТИ 3100.25100.20589.
Опустить рычаг ручного привода тормоза вниз до упора.
Ослабить регулировочную гайку 2, рисунок 12-1, рычага ручного привода тормоза и отсоединить оба троса 2, рисунок 13-1, от уравнителя 3 (ключ гаечный 10).
Извлечь наконечники 1, рисунок 13-1, оболочек тросов 2 из отверстий в туннеле пола (отвертка плоская, плоскогубцы).

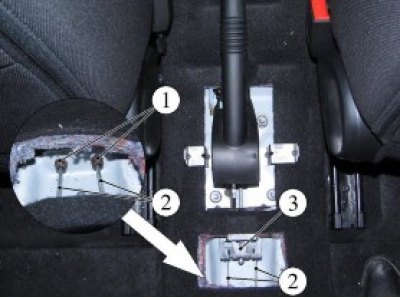

Рисунок 13-1 - Отсоединение тросов привода от рычага ручного привода тормоза: 1 - наконечник облицовки троса; 2 - трос ручного привода тормоза; 3 - уравнитель троса
Снять задние колеса в соответствии с требованиями ТИ 3100.25100.20594.
Отвернуть три гайки 1, рисунок 13-2, крепления и снять экран 2 защитный пола кузова (головка сменная 24, удлинитель, вороток трещоточный).

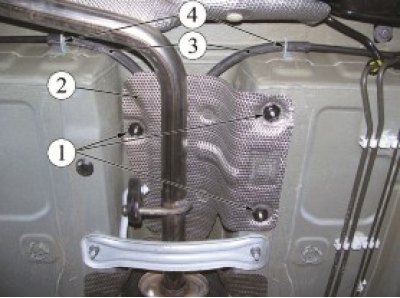

Рисунок 13-2 - Отсоединение тросов от кузова: 1 - гайки крепления защитного экрана пола кузова; 2 - экран защитный пола кузова; 3 - оболочки тросов; 4 - скобы крепления оболочек тросов
Освободить оболочки 3 тросов из скоб 4 крепления к днищу кузова автомобиля (отвертка плоская).
Снять тормозные колодки заднего тормоза в соответствии с требованиями раздела 10 настоящей технологической инструкции.
Отсоединить тросы от рычагов привода колодок и извлечь наконечники 1, рисунок 13-3, тросов 2 из отверстий в тормозных щитах (отвертка плоская, плоскогубцы).

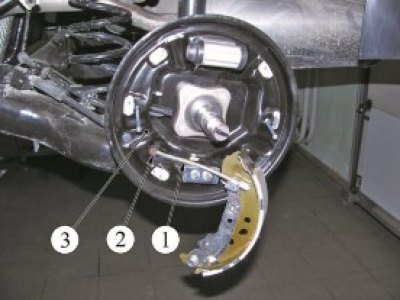

Рисунок 13-3 - Отсоединение тросов от тормозного щита: 1 - трос; 2 - наконечник троса; 3 - тормозной щит
Извлечь тросы из направляющих отверстий в кронштейнах на рычагах задней подвески и в кронштейнах крепления рычагов задней подвески к кузову.
Снять тросы.
Установка
Установить тросы в направляющие отверстия в кронштейнах крепления рычагов задней подвески к кузову и в кронштейнах на рычагах задней подвески.
Установить наконечники оболочек тросов в отверстия тормозных щитов (отвертка плоская, плоскогубцы).
Установить наконечники оболочек тросов в отверстия в туннеле пола кузова и закрепить оболочки тросов в скобах крепления к днищу кузова (отвертка плоская, плоскогубцы).
Установить тормозные колодки заднего тормоза в соответствии с требованиями раздела 10 настоящей технологической инструкции.
Установить задние колеса в соответствии с требованиями ТИ 3100.25100.20594.
Подсоединить тросы к уравнителю рычага ручного привода тормоза.
Отрегулировать рычаг ручного привода тормоза в соответствии с требованиями раздела 12 настоящей технологической инструкции.
Установить облицовку туннеля пола в соответствии с требованиями ТИ 3100.25100.20589.
Проверить эффективность рабочей тормозной системы в соответствии с требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.9, 1.19.22 в объеме выполненных работ.
