Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять заднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Отпустить рычаг ручного привода тормоза.
Поднять автомобиль на высоту, удобную для выполнения работ.
Снять заглушку гайки крепления тормозного барабана (лопатка монтажная, молоток).

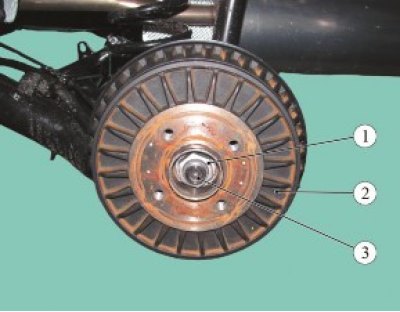

Рисунок 9-1 - Снятие тормозного барабана заднего тормоза: 1 - гайка крепления тормозного барабана; 2 - тормозной барабан; 3 - ось ступицы заднего колеса
Отвернуть гайку 1, рисунок 9-1, крепления тормозного барабана к оси 3 ступицы заднего колеса и снять барабан 2 (головка сменная 36, удлинитель и вороток, съемник 67.78239519).
Проверка технического состояния
Внимание. Тормозные барабаны должны быть одинакового диаметра. При расточке одного из барабанов обязательно расточить второй барабан.
Внимание. При замене тормозного барабана с одной стороны обязательно заменить тормозной барабан с противоположной стороны.
Внимание. При замене тормозных барабанов обязательно заменить тормозные колодки.
Параметры тормозных барабанов приведены в таблице 9-1.
Таблица 9-1
| Параметр | |
| Номинальный внутренний диаметр тормозного барабана, мм | 203,4 |
| Максимально допустимый внутренний диаметр тормозного барабана, мм | 204,5 |
Измерить внутренний диаметр тормозного барабана в двух взаимно перпендикулярных направлениях. Сравнить результаты замеров с данными приведенными в таблице 9-1. При необходимости заменить тормозной барабан (штангенциркуль).
При наличии на рабочей поверхности тормозного барабана глубоких рисок, волнистости, расточить барабан. Вновь произвести замеры. Сравнить результаты замеров с данными приведенными в таблице 9-1. При необходимости заменить тормозной барабан.
Установка
Очистить элементы заднего тормоза (щетка металлическая).
При замене тормозного барабана проверить наружный диаметр тормозных колодок и при необходимости отрегулировать в соответствии с требованиями п. 10 настоящей ТИ.
Установить тормозной барабан на ось ступицы заднего колеса и закрепить его гайкой. Момент затяжки гайки 158...192 Н·м (15,8...19 ,2 кгс·м) (головка сменная 36, удлинитель и вороток, ключ моментный).
Проверить работу и при необходимости отрегулировать привод стояночного тормоза в соответствии с требованиями п. 17 настоящей ТИ.
Установить заднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Нажать на педаль тормоза 2-3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.
Проверить эффективность рабочей тормозной системы в соответствии с требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.9 , 1.19.22 в объеме выполненных работ.
