Снятие
Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.
Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Снять кожухи вала руля в соответствии с требованиями ТИ 3100.25100..
Снять выключатель сигнала торможения в соответствии с требованиями раздела 3 настоящей технологической инструкции.
Отсоединить флажок оси от штока вакуумного усилителя и извлечь ось 4 из отверстий в вилке 5 штока вакуумного усилителя тормозов и педали 3 тормоза.

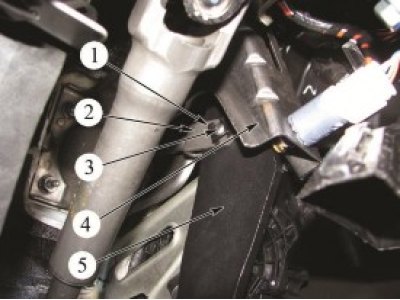

Рисунок 4-1 - Отсоединение педали тормоза от вакуумного усилителя тормозов: 1 - скоба фиксирующая оси; 2 - вилка штока вакуумного усилителя тормозов; 3 - ось соединительная вилки штока вакуумного усилителя тормозов и педали тормоза; 4 - кронштейн педали тормоза; 5 - педаль тормоза
Снять кронштейн педали акселератора с педалью в сборе в соответствии с требованиями раздела 3 настоящей технологической инструкции.
Отвернуть четыре гайки 1, рисунок 4-2, крепления кронштейна педали тормоза и снять педаль 2 тормоза с кронштейном в сборе (головка сменная 13, удлинитель, вороток трещоточный).

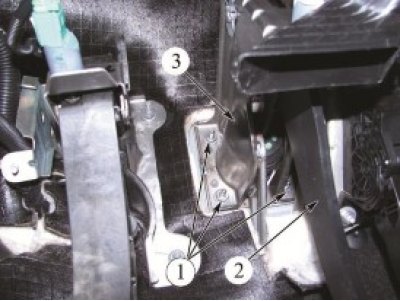

Рисунок 4-2 - Снятие кронштейна педали тормоза: 1 - гайки крепления кронштейна педали тормоза; 2 - педаль тормоза; 3 - кронштейн педали тормоза
Установка
Проверить состояние деталей, дефектные детали заменить.
Установить педаль тормоза с кронштейном в сборе на шпильки вакуумного усилителя, завернуть и затянуть три гайки крепления кронштейна. Момент затяжки гаек 18...24 Н·м (1,8...2,4 кгс·м) (головка сменная 13, удлинитель, вороток трещоточный, ключ моментный).
Установить кронштейн педали акселератора с педалью в сборе в соответствии с требованиями раздела 3 настоящей технологической инструкции.
Установить соединительную ось 4, рисунок 3-3, в отверстия вилки 5 штока вакуумного усилителя тормозов и педали 3 тормоза и зафиксировать флажок оси на штоке вакуумного усилителя..
Установить выключатель сигнала торможения в соответствии с требованиями раздела 3 настоящей технологической инструкции.
Присоединить клемму провода "массы" к аккумуляторной батарее и закрыть капот (ключ гаечный 10).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.9, 1.19.22 в объеме выполненных работ.
