Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Поднять автомобиль на высоту, удобную для выполнения работ.
Очистить детали переднего тормоза (щетка металлическая).
Отвернуть и извлечь болты крепления направляющей переднего тормоза к поворотному кулаку, снять передний тормоз 1, рисунок 7-1, в сборе и подвесить его к пружине подвески (головка сменная 18, удлинитель и вороток, крючок технологический).

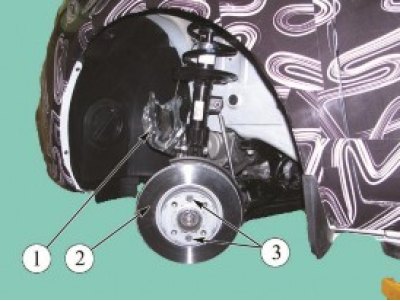

Рисунок 7-1 - Снятие тормозного диска: 1 - передний тормозной механизм; 2 - тормозной диск переднего тормоза; 3 - винты крепления тормозного диска
Проверка технического состояния
Внимание! Тормозной диск шлифованию не подлежат. При наличии глубоких рисок диск подлежит замене. При толщине диска менее 19,8 мм диск подлежит замене.
Внимание! При замене тормозного диска с одной стороны обязательно заменить тормозной диск с противоположной стороны.
Внимание! При замене тормозных дисков обязательно заменить тормозные колодки.
Отвернуть и извлечь винт 3 крепления тормозного диска к ступице переднего колеса и снять тормозной диск 2 (насадка сменная Torx Т40, удлинитель, ключ трещоточный).
Установка
Установить на место тормозной диск и закрепить его к ступице. Момент затяжки винта 12...16 Н·м (1,2...1,6 кгс·м) (насадка сменная Torx Т40, удлинитель, ключ трещоточный, ключ моментный).
Внимание! После снятия болты 1, рисунок 6-1, крепления направляющей к поворотному кулаку подлежат обязательной замене.
Установить на поворотный кулак передний тормоз в сборе и закрепить ее новыми болтами крепления. Момент затяжки болтов 90...120 Нм (9,0...12,0 кгс·м) (головка сменная 18, удлинитель, вороток, ключ моментный).
Установить переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Нажать на педаль тормоза 2-3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.
Проверить эффективность рабочей тормозной системы в соответствии с требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.9, 1.19.22 в объеме выполненных работ.
