Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).
Отвернуть восемь клипс крепления обивки шумоизоляционной моторного отсека и снять обивку.
Отсоединить штекерную колодку 1, рисунок 16-1, жгута проводов переднего от гидроагрегата 7 АБС.

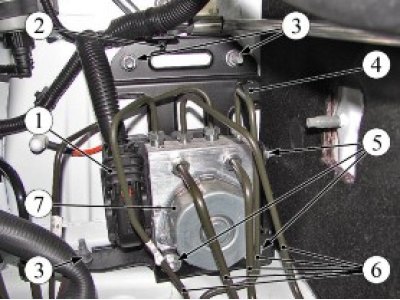

Рисунок 16-1 - Снятие гидроагрегата АБС: 1 - штекерная колодка жгута проводов переднего; 2 - фиксатор крепления жгута проводов переднего на кронштейне гидроагрегата; 3 - гайка крепления кронштейна гидроагрегата; 4 - кронштейн крепления гидроагрегата; 5 - гайка крепления гидроагрегата на кронштейне; 6 - тормозная трубка; 7 - гидроагрегат АБС
Отсоединить тормозные трубки 6 от гидроагрегата АБС. Установить в отверстия гидроагрегата и на тормозные трубки заглушки (ключ для тормозных трубок типа 41 08 11 13 фирмы "Stahlwille", заглушки технологические).
Отсоединить фиксатор 2 жгута проводов от кронштейна 4 крепления гидроагрегата (плоскогубцы).
Извлечь тормозные трубки 6 из скоб крепления на кузове (отвертка плоская).
Отвернуть гайку 3 и два болта крепления кронштейна гидроагрегата к кузову и снять гидроагрегат 7 в сборе с кронштейном 4 крепления (головка сменная 13, ключ трещоточный).
Отвернуть три гайки 5 крепления гидроагрегата к кронштейну крепления и снять гидроагрегат с кронштейна (головка сменная 10, ключ трещоточный).
Установка
Внимание! При замене гидроагрегата выполнить процедуру программирования параметров ЭБУ АБС в соответствии с требованиями ТИ 3100.25100.12054.
Установить гидроагрегат 7 на кронштейн 4 крепления и закрепить тремя гайками 5. Момент затяжки гаек 7...9 Н·м (0,7...0, 9 кгс·м) (головка сменная 10, ключ трещоточный, ключ мо-ментный).
Установить гидроагрегат в сборе с кронштейном на автомобиль и закрепить гайкой 3 и двумя болтами. Момент затяжки гаек 18...24 Н·м (1,8...2,4 кгс·м) (головка сменная 13, ключ трещоточный, ключ моментный).
Подсоединить штекерную колодку 1 жгута проводов переднего к разъему гидроагрегата.
Закрепить фиксатор 2 жгута проводов на кронштейне 4 гидроагрегата.
Закрепить тормозные трубки 6 в скобах крепления на кузове.
Извлечь технологические заглушки из отверстий гидроагрегата и тормозных трубок и подсоединить тормозные трубки к гидроагрегату. Момент затяжки штуцеров тормозных трубок 14...20 Н·м (1,4...2,0 кгс·м) (ключ для тормозных трубок типа 41 08 11 13 фирмы "Stahlwille", вставка сменная 13, ключ моментный типа 50 18 00 04 фирмы "Stahlwille").
[Статья скопирована с ресурса LADAman]
Установить обивку шумоизоляционную моторного отсека и закрепить восемью клипсами.
Подсоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный 10).
Выполнить прокачку тормозной системы в соответствии с требованиями ТИ 3100.25100.08020.
Проверить эффективность рабочей тормозной системы в соответствии с требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.9, 1.19.21, 1.19.22 в объеме выполненных работ.
