Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.
Для проверки и замены регулятора напряжения с конденсатором и щеткодержателем на автомобиле вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 12» (два), вольтметр постоянного тока, мегомметр.

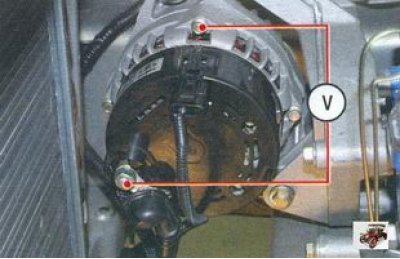

1. Отведите резиновый чехол и подсоедините провод «+» вольтметра к выводу «В+» генератора, а провод «-» подключите к корпусу генератора.
2. Заведите двигатель и включите фары.
3. Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 14,4-15,1 В. Если наблюдается недозаряд или перезаряд (напряжение не укладывается в заданные пределы), замените регулятор напряжения.
4. Исправность конденсатора можно проверить мегомметром или тестером (по шкале 1-10 МОм). Подсоедините щупы тестера к контактам конденсатора. Перед подключением прибор показывает бесконечность. В момент подключения сопротивление уменьшается, а затем снова становится бесконечным. В этом случае конденсатор исправен. Неисправный конденсатор надо заменить.
5. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
6. Отсоедините разъем с проводами от выводов генератора.
7. Отверните гайку и отсоедините провода от контактной шпильки.
Примечание. Работу по замене регулятора напряжения выполняют на генераторе, установленном на автомобиле. Для наглядности генератор снят с автомобиля.

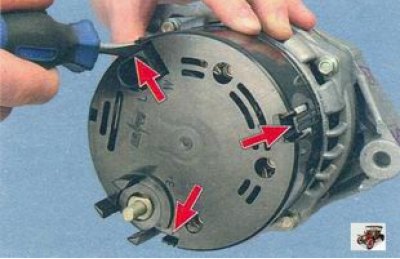

8. Отжав три защелки, снимите пластмассовый кожух с генератора.
9. Отсоедините разъем с проводом от вывода диодного моста генератора...

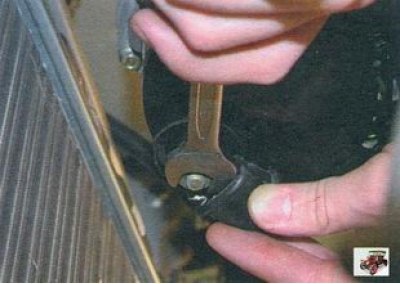

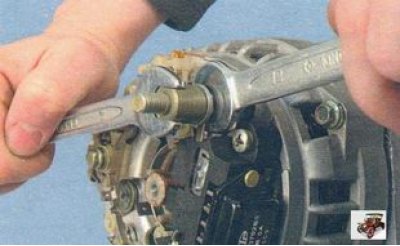

10. ...удерживая одним ключом гайку, другим отверните втулку от болта вывода «В+»...

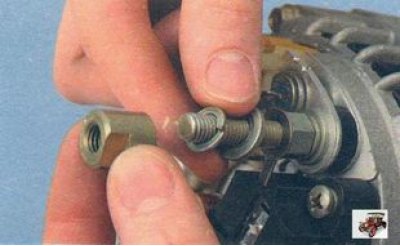

11. ...и снимите втулку, пружинную и плоскую шайбы.

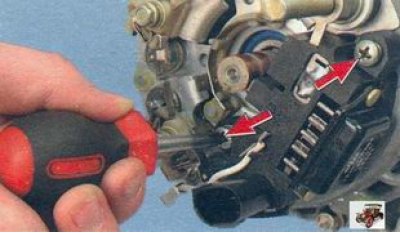

12. Выверните два винта крепления регулятора напряжения к генератору...

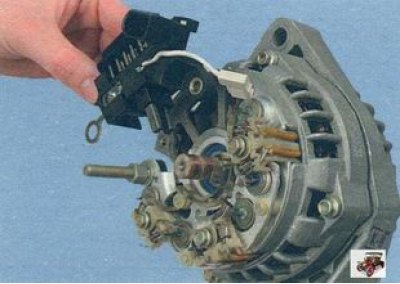

13. ...и снимите регулятор напряжения.

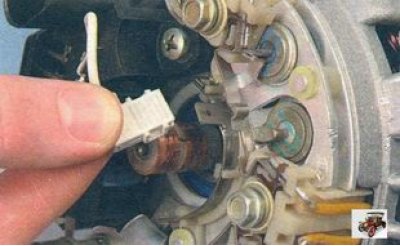

14. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем.
15. Установите на автомобиль регулятор напряжения в порядке, обратном снятию.
