Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи («Подготовка автомобиля к техническому обслуживанию и ремонту»).

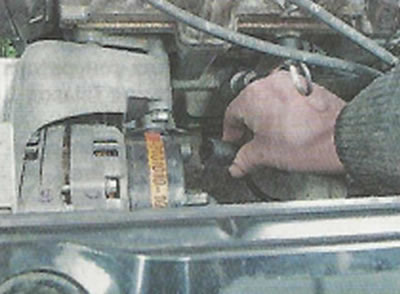

2. Отсоединяем колодку жгута проводов от генератора.

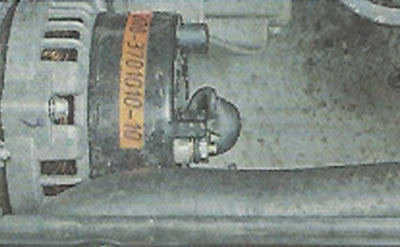

3. Снимаем защитный резиновый чехол и торцовым ключом на 13 мм отворачиваем гайку крепления наконечников проводов к выводу «В+» генератора.

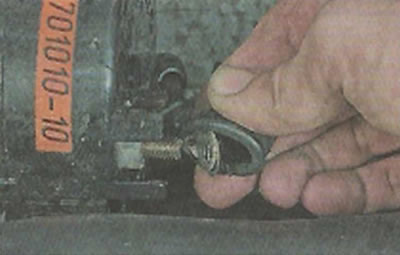

4. Снимаем наконечники двух проводов с контактного болта.

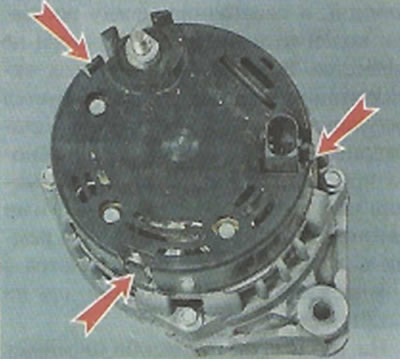

5. Освобождаем три пружинных фиксатора крепления кожуха выпрямительного блока (показано на снятом генераторе) и снимаем кожух с генератора.

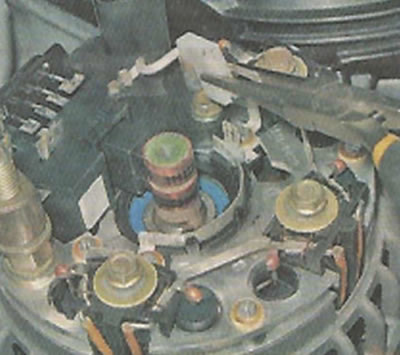

6. Отсоединяем колодку провода регулятора напряжения от вывода выпрямительного блока.

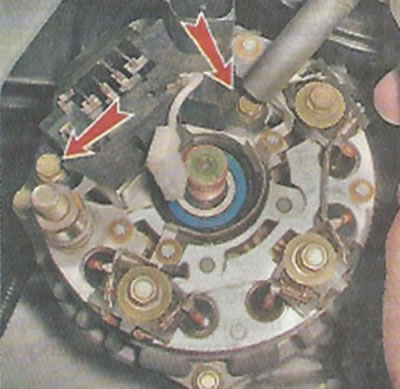

7. Торцовым ключом на 8 мм отворачиваем два болта крепления регулятора напряжения.

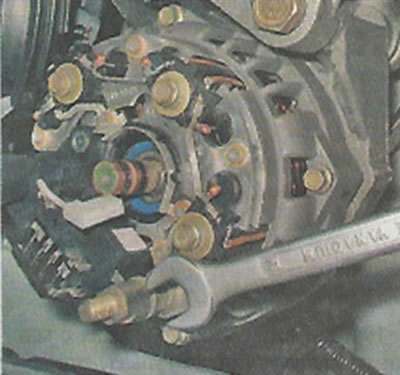

8. Рожковым ключом на 12 мм отворачиваем гайку контактного болта.

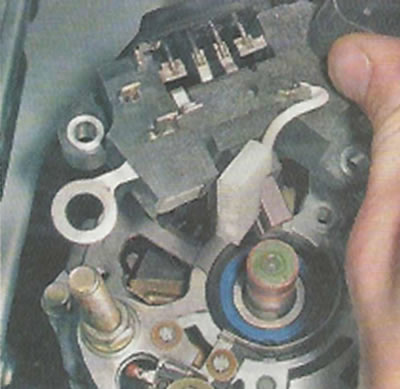

9. Отсоединяем вывод от контактного болта и снимаем регулятор напряжения.
Установка
Устанавливаем регулятор напряжения в последовательности, обратной снятию. Перед установкой регулятора напряжения, находящегося в эксплуатации осматриваем щетки, убеждаемся в их подвижности. Если щетки обломаны или сильно изношены (выступают из щеткодержателя не более чем на 5 мм), либо их подклинивает в щеткодержателе, регулятор необходимо заменить.
