Техническая характеристика генератора типа 9402.3701-06
- Максимальная сила тока отдачи при 14 В и 600 мин, А — 85
- Пределы регулируемого напряжения, В — 14,4-15,1
- Передаточное отношение двигатель - генератор — 1:2,4
Статор 10 (рис. 9.1) и крышки 9 и 11 стянуты четырьмя винтами. Вал ротора 16 вращается в подшипниках 3 и 13, которые установлены в крышках генератора. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.
Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный ток выпрямительным блоком 1, прикрепленным к крышке 9. Электронный регулятор 7 напряжения объединен в один блок со щеткодержателем и также крепится к крышке генератора 9.
Схема соединений генератора показана на рис. 9.2. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «L» генератора) через сигнальную лампу 3 (см. рис. 9.1) разряда аккумулятора, расположенную в комбинации приборов.
После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.
Вывод «W» генератора не используется.
Работа генератора отслеживается сигнальной лампой зарядки аккумулятора, расположенной в комбинации приборов. При включении зажигания лампа зарядки аккумулятора должна гореть, после того как двигатель заведен - гаснуть, если генератор исправен. Яркое горение лампы зарядки аккумулятора или ее горение вполнакала свидетельствует о неисправностях.

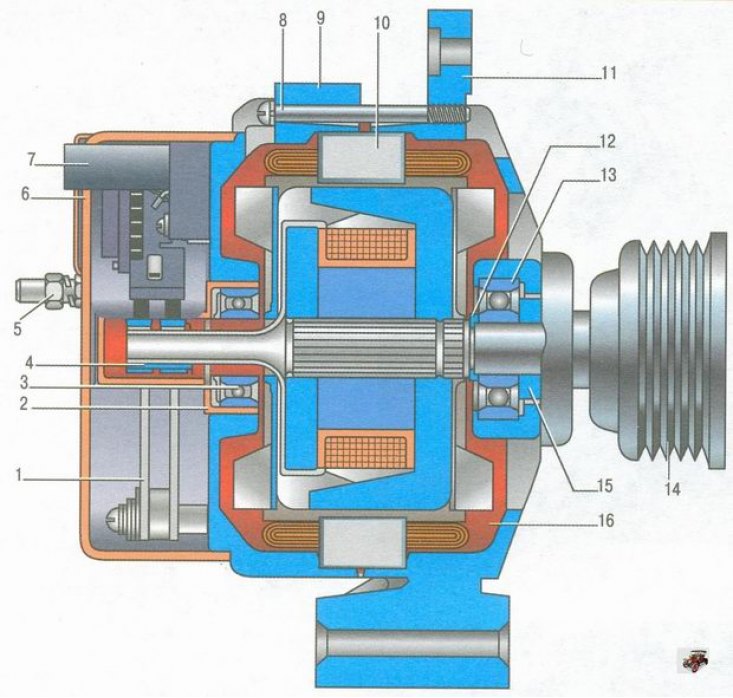

Рис. 9.1. Генератор 9402.3701-06: 1 - выпрямительный блок; 2 - втулка подшипника; 3 - задний подшипник вала ротора; 4 - контактные кольца; 5 - вывод «В+» генератора; 6 - кожух; 7 - регулятор напряжения со щеткодержателем; 8 - стяжной винт; 9 - задняя крышка; 10 - статор; 11 - передняя крышка; 12 - дистанционное кольцо; 13 - передний подшипник; 14 - шкив; 15 - шайба; 16 - ротор

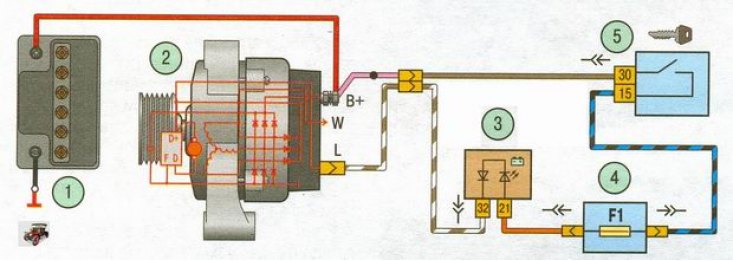

Рис. 9.2. Схема соединений генератора: 1 - аккумуляторная батарея; 2 - генератор; 3 - сигнальная лампа разряда аккумуляторной батареи; 4 - монтажный блок; 5 - выключатель зажигания
