![](https://www.ladaman.ru/img/granta/0310.jpg)
Снятие
1. Снимаем распределительный вал («Распределительный вал — снятие и установка»).

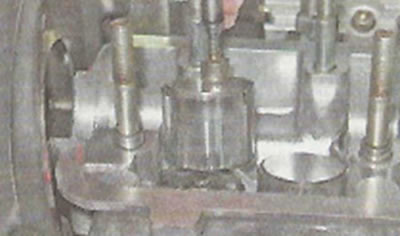

2. Магнитом вынимаем из посадочных мест в головке блока цилиндров толкатели с регулировочными шайбами.
![](https://www.ladaman.ru/img/granta/0311.jpg)
3. Чтобы установить толкатели на прежние места, маркируем их или раскладываем в порядке расположения в двигателе.
4. Выворачиваем свечу цилиндра, у клапана которого заменяем маслосъемный колпачок («Свечи зажигания — замена»).

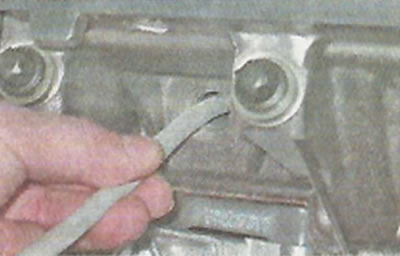

5. Вставляем оловянный пруток в свечное отверстие, так чтобы его конец оказался под тарелкой соответствующего клапана.
![](https://www.ladaman.ru/img/granta/0312.jpg)

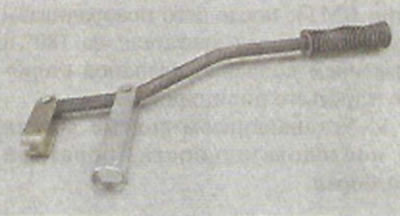

6. Устанавливаем приспособление для рассухаривания клапанов на шпильки головки блока цилиндров.
7. Чашку приспособления упираем в тарелку пружины.
Предупреждение! При выполнении следующей операции не поцарапайте рассухаривателем стенки посадочного отверстия толкателя в головке блока цилиндров.
8. Надавив на ручку рассухаривателя, сжимаем пружины клапана.

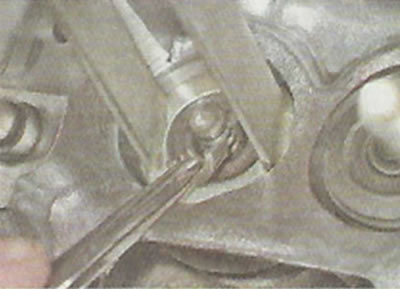

9. Удерживая пружины сжатыми, пинцетом извлекаем! два сухаря.
![](https://www.ladaman.ru/img/granta/0313.jpg)
10. Плавно отпускаем пружины и снимаем рассухариватель.
11. Пинцетом снимаем тарелку пружины.
![](https://www.ladaman.ru/img/granta/0314.jpg)

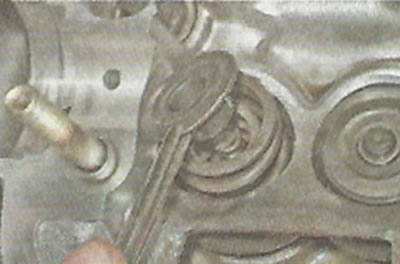

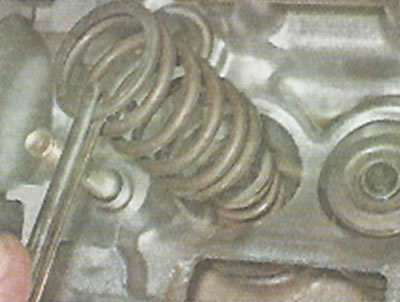

12. Вынимаем наружную...
![](https://www.ladaman.ru/img/granta/0315.jpg)

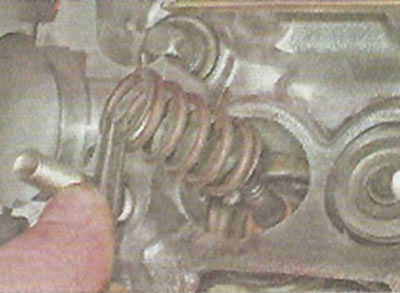

...и внутреннюю пружины клапана.
![](https://www.ladaman.ru/img/granta/0316.jpg)

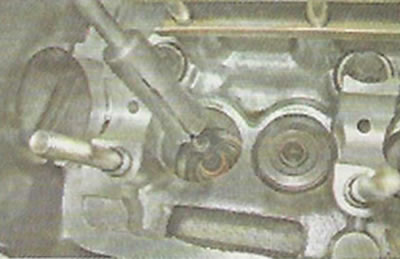

13. Устанавливаем захват съемника на маслосъемный колпачок.
![](https://www.ladaman.ru/img/granta/0317.jpg)
14. Спрессовываем колпачок.

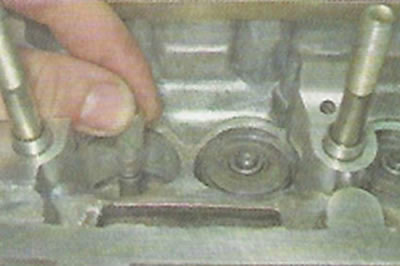

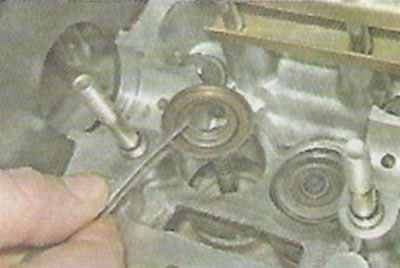

15. При необходимости вынимаем опорную шайбу пружин.
![](https://www.ladaman.ru/img/granta/0318.jpg)
Установка
1. Устанавливаем опорную шайбу пружин (если она была снята).
2. Наносим чистое моторное масло на рабочую кромку нового колпачка и стержень клапана.
3. Надеваем на стержень клапана специальную пластмассовую оправку (входящую в комплект новых колпачков) так. чтобы она закрыла проточки на стержне.
![](https://www.ladaman.ru/img/granta/0319.jpg)

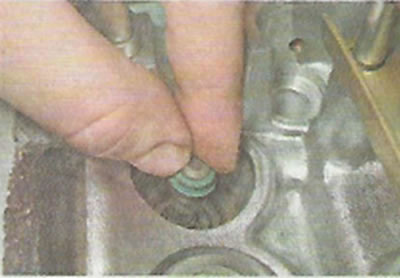

4. Надевеем колпачок на стержень клапана.
![](https://www.ladaman.ru/img/granta/0320.jpg)
Замечание. При отсутствии оправки колпачок следует надевать очень аккуратно, чтобы не порезать кромку об острые кротки проточек. Перед установкой с колпачка можно снять пружинку.
5. Легкими ударами молотка по оправке напрессовываем колпачок на втулку клапана.
Совет. Для напрессовки колпачка можно использовать торцовый ключ с глубокой двенадцатигранной головкой на 11 мм или шестигранной головкой на 12 мм.
6. Снимаем пластмассовую оправку.
7. Устанавливаем пружины, тарелку пружины и сухари в последовательности, обратной снятию.
8. Аналогично заменяем маслосъемные колпачки остальных клапанов первого и четвертого цилиндров (их поршни находятся в положении ВМТ), после чего поворачиваем коленчатый вал двигателя на 180° и заменяем колпачки клапанов второго и третьего цилиндров.
9. Устанавливаем снятые детали в последовательности, обратной разборке.
