Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Визуально проверяем состояние защитных чехлов наконечников рулевых тяг и рулевого механизма.
Рекомендация. Поврежденные чехлы (порванные, с трещинами) необходимо заменить.

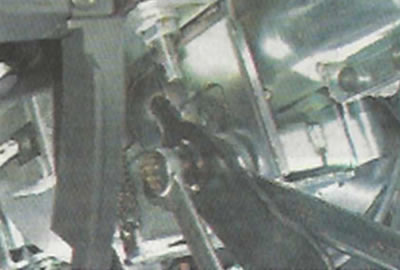

3. Убеждаемся, что рычаг фиксации рулевой колонки поднят до упора. Пытаясь перемещать рулевое колесо в вертикальной плоскости. проверяем надежность крепления рулевой колонки механизмом фиксации. Если рулевая колонка перемещается, снимаем накладки рулевой колонки («Декоративные накладки рулевой колонки — снятие и установка») ключом на 10 мм ослабляем затяжку болта крепления рычага (резьба левая) и ключом на 17 мм подтягиваем гайку оси рычага фиксации рулевой колонки. После этого затягиваем болт.
4. Пробуя перемещать рулевое колесо вдоль оси рулевого вала, убеждаемся в отсутствии люфта рулевого колеса на шлицах вала и вала в рулевой колонке.

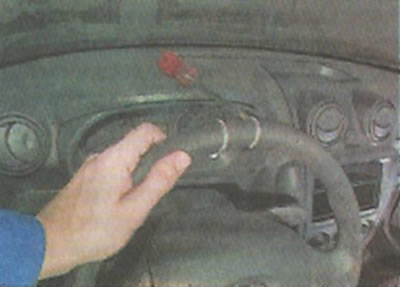

5. Для проверки люфта в рулевом управлении поворачиваем рулевое колесо в положение, соответствующее движению прямо. На панель приборе укладываем шлицевую отвертку таким образом, чтобы ее лезвие располагалось рядом с ободом рулевого колеса (для надежности се можно закрепить малярным скотчем). Поворачивая рулевое колесо направо до начала поворота колес (выбирая люфт), а затем налево и ориентируясь по лезвию отвертки, мелом, отрезками проводов или иным способом отмечаем эти положения на ободе. Люфт не должен быть более 5 дюймов (или 18 мм) при измерении по наружной части обода.
Замечание. Увеличенный люфт свидетельствует о необходимости поиска и устранения неисправности. Как правило, в первую очередь в рулевом управлении выходят из строя наконечники рулевых тяг.

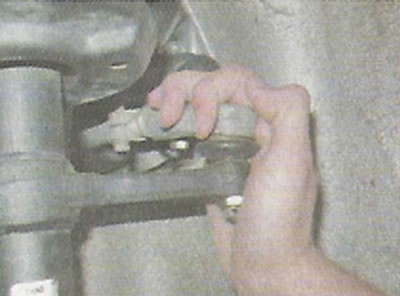

6. Для проверки отсутствия люфта в наконечниках рулевых тяг, помощник слегка покачивает рулевое колесо из стороны в сторону. Кладем руку на место соединения рулевой тяги с поворотным рычагом стойки подвески так, чтобы ладонь касалась их одновременно. При появлении люфта в наконечнике рулевой тяги, будет ощущаться смещение поворотною рычага относительно тяги.
Подробнее смотрите на странице: LadaMan.ru
7. Проверяем затяжку гаек болтов карданного шарнира рулевой колонки («Рулевая колонка — снятие и установка»).
8. Повторяем проверку с другой стороны автомобиля. Неисправные шарниры заменяем («Наконечник рулевой тяги — замена»).
9. При покачивании рулевого колеса из стороны в сторону прислушиваемся к работе рулевого механизма. Стук со стороны правого края рулевого механизма свидетельствует об износе опорной втулки. Неисправный рулевой механизм снимаем и ремонтируем либо заменяем («Рулевой механизм — снятие и установка»).
10. Включаем зажигание — на щитке приборов должна загореться контрольная лампа неисправности электроусилителя рулевого управления. Запускаем двигатель. Контрольная лампа должна погаснуть, рулевое колесо должно легко вращаться одной рукой. Загорание лампы во время работы двигателя свидетельствует о неисправности электроусилителя и необходимости его ремонта.
Рекомендация. Ремонтировать электроусилитель рулевого управления следует в специализированной ремонтной мастерской.
