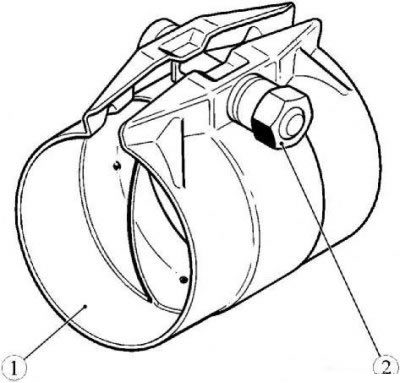

Малюнок 12-5 - Сполучна муфта трубопроводу системи випуску відпрацьованих газів: 1 - сполучна муфта; 2 - гайка стяжного болта
У випадку, якщо система випуску цілісна, то на трубопроводі системи випуску відпрацьованих газів відзначити маркером середину між мітками А і Б зони різання, як показано на малюнку 12-6 (лінійка).

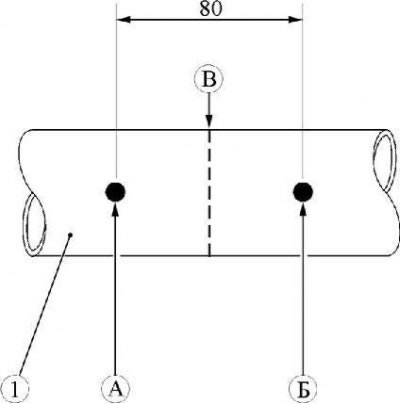

Малюнок 12-6. Розмітка зони різання трубопроводу системи випуску газів, що відпрацювали: 1 - трубопровід системи випуску відпрацьованих газів; А, Б - мітки зони різання; В - середина між мітками А та Б (місце виконання різу трубопроводу)
Розрізати трубопровід системи випуску відпрацьованих газів за допомогою труборізу відповідно до розмітки посередині між двома мітками 1, малюнок 12-10, на трубопроводі (труборез ланцюгової типу 60 11 00 01 ф. "Stahlwille" або пристосування Mot. 1199-01).

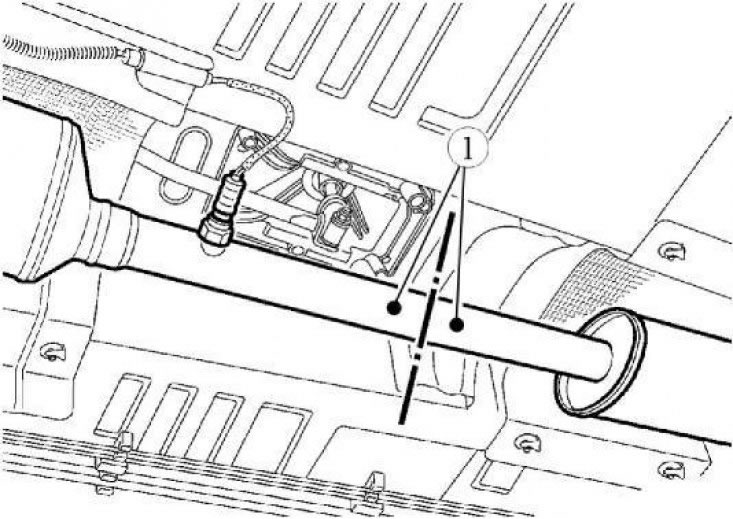

Малюнок 12-10 - Різання трубопроводу системи випуску відпрацьованих газів між основним і додатковим глушниками: 1 - мітки зони різання
Від'єднати кронштейн основного глушника від подушки підвіски (у разі потреби розрізати подушку підвіски), зняти основний глушник і муфту (за наявності). Муфта підлягає заміні (викрутка плоска, ніж технологічний).
Видалити задирки на частинах випускного трубопроводу, які повторно використовуватимуться на автомобілі (напильник плоский).
