Електросхема системи запуску двигуна

0

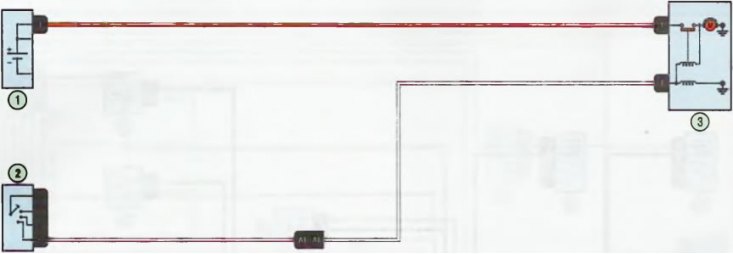

Схема 3. Система пуску двигуна К4М: 1 - акумуляторна батарея; 2 - вимикач (замок) запалювання; 3 - стартер

Схема 4. Система пуску двигуна К7М: 1 - генератор; 2 - акумуляторна батарея; 3 - вимикач (замок) запалювання; 4 - стартер
