Каталожны нумар вентылятара гл. тут.
Зняцце
Усталяваць аўтамабіль на двухстоечны пад'ёмнік, затармазіць стаяначным тормазам, выключыць запальванне і адлучыць клему провада "масы" ад акумулятарнай батарэі.
Зняць абарону картэра рухавіка (гл. тут).
Для аўтамабіляў з рухавіком К4М
Зняць глушыцель шуму ўпускаючы (гл тут).
Для аўтамабіляў з рухавіком К7М
Зняць паветразаборны патрубак паветранага фільтра. (гл. тут).
Для аўтамабіляў з гідраўзмацняльнікам рулявога кіравання
 |
 |

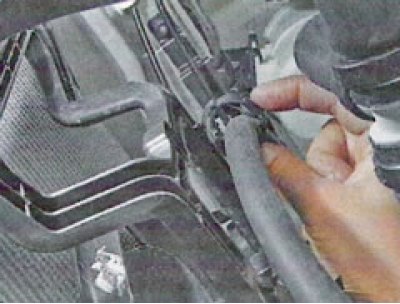

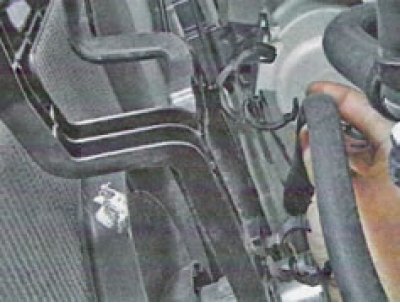

Адлучыць трубаправод гідраўзмацняльніка рулявога кіравання ад трымальнікаў на электавентылятары сістэмы астуджэння рухавіка.

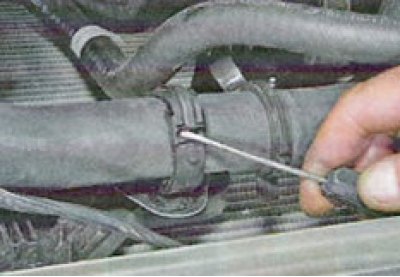

Вывярніце два шрубы мацавання кранштэйна трымальніка які падводзіць шлангг радыятара...

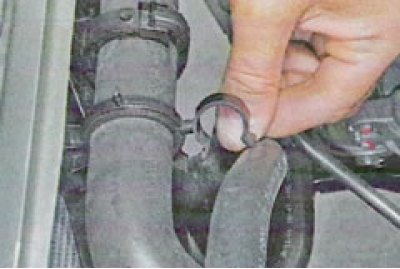

...і зніміце кранштэйны.
Зняць бачок помпы гідраўзмацняльніка рулявога кіравання з кранштэйна мацавання, не адлучаючы трубаправодаў, і падвязаць да рухавіка.
Аперацыі для ўсіх камплектацый аўтамабіляў
Адлучыць паляць 1, малюнак 13-19, правадоў ад трымальніка 2 на электровентиляторе.
Малюнак 13-19 - Зняцце электровентилятора сістэмы астуджэння рухавіка: 1 - паляць правадоў да электровентилятору сістэмы астуджэння рухавіка; 2 - трымальнік; 3 - калодкі джгута правадоў да электровентилятору сістэмы астуджэння рухавіка 4 - электровентилятор сістэмы астуджэння рухавіка
Сціснуўшы фіксатары, адлучыце раз'ём (3).
У выпадку неабходнасці зняць трымальнікі шлангаў гідраўзмацняльніка рулявога кіравання і рэзістар электровентилятора.
 |
 |

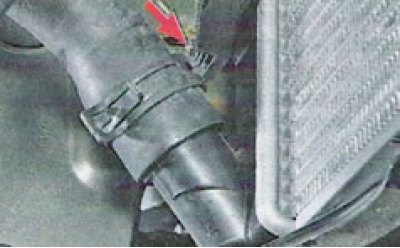

Вывярніце шруба правага верхняга мацавання каркаса кажуха вентылятара...

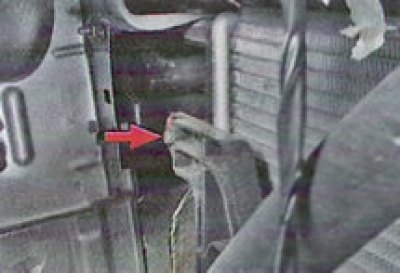

Аналагічна вывярніце шрубы левага верхняга, левага ніжняга і правага ніжняга мацаванняў каркаса кажуха вентылятара...
 |
 |
Зняць уніз электровентилятор сістэмы астуджэння рухавіка ў зборы з кажухом, націснуўшы на фіксатары верхняга мацавання.
Замена электраматора вентылятара паказана тут.
Ўстаноўка
У выпадку зняцця ўсталяваць рэзістар электровентилятора і трымальнікі шлангаў гідраўзмацняльніка рулявога кіравання.
Далейшую ўстаноўку праводзіць у парадку зваротным зняцці.
Праверка працы электровентилятора сістэмы астуджэння
Запусціць рухавік.
Адлучыць калодку джгута правадоў ад датчыка тэмпературы астуджальнай вадкасці.
Праверыць працу электровентилятора сістэмы астуджэння рухавіка.
Падлучыць калодку джгута правадоў да датчыка тэмпературы астуджальнай вадкасці.
Спыніць рухавік.
З дапамогай дыягнастычнага прыбора выдаліць код няспраўнасці DF004 "Ланцуг датчыка тэмпературы астуджальнай вадкасці" (дыягнастычны прыбор ДСТ-14).
Лічыць коды няспраўнасцяў.
Пры неабходнасці ўхіліць няспраўнасць.
Выдаліць з памяці коды няспраўнасцяў.
