Заўвага. не блытайце дадзены блок з кантролерам ЭБУ.
Каталожныя нумары дэталей дадзенага вузла гл. тут.
Зняцце
Усталяваць аўтамабіль на працоўнае месца, затармазіць стаяначным тормазам, выключыць запальванне. Падняць капот, адлучыць клему провада "масы" ад акумулятарнай батарэі (ключ гаечны "на 10").
Заўвага: У выпадку замены ЦЭКБС абавязкова лічыць канфігурацыі з дапамогай дыягнастычнага прыбора (дыягнастычны прыбор ДСТ-12 ці ДСТ-14).
ЦЭКБС размешчаны пад панэллю прыбораў на кранштэйне злева ад кіроўцы.

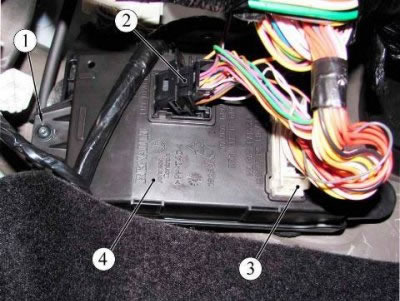

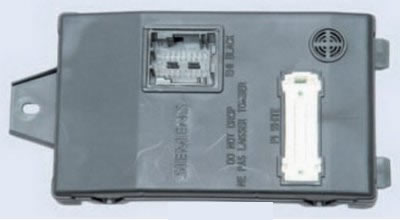

Малюнак 18-1 - ЦЭКБС (камутацыйны блок): 1 - ніт мацавання ЦЭКБС; 2, 3 - калодкі джгута правадоў панэлі прыбораў да ЦЭКБС; 4 - ЦЭКБС

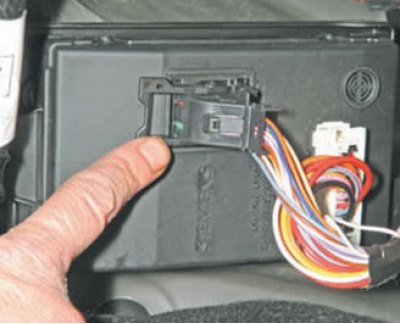

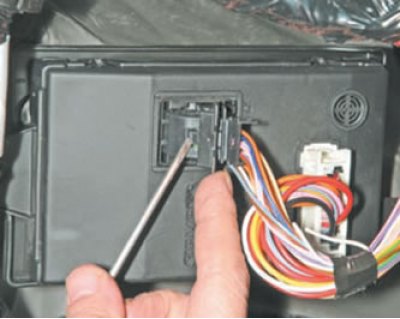

Націснуўшы фіксатар і павярнуўшы клямар, адлучыць калодку 2, малюнак 18/1, джгута правадоў панэлі прыбораў ад ЦЭКБС.
Першапачатковы тэкст даступны на сайце [www.Ladaman.ru]
 |
 |

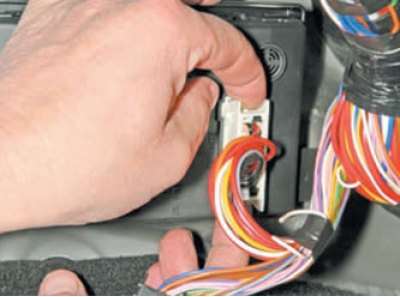

Адлучыць калодку 3, заціснуўшы яе фіксатары.

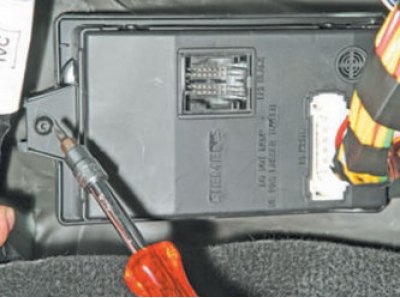

Адкруціць ніт 1 мацавання ЦЭКБС (адвёртка крыжовая).

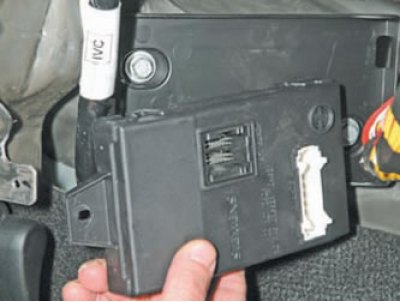

Зняць ЦЭКБС.
Ўстаноўка
Устаноўку выконваць у парадку зваротным зняцці.
Пасля замены ЦЭКБС выканаць неабходныя аперацыі.
