Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Преодолевая сопротивление фиксаторов снять облицовку 1, рисунок 6-1, консоли панели приборов со стороны водителя (отвертка плоская).

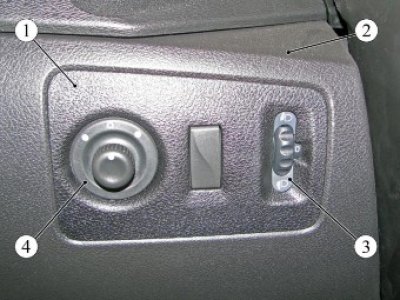

Рисунок 6-1 - Переключатель электрокорректора света фар: 1 - облицовка консоли панели приборов со стороны водителя; 2 - панель приборов; 3 - переключатель электрокорректора света фар; 4 - ручка регулировки электрозеркал
Отсоединить колодку 1, рисунок 6-2, жгута проводов панели приборов от переключателя 2 электрокорректора света фар.

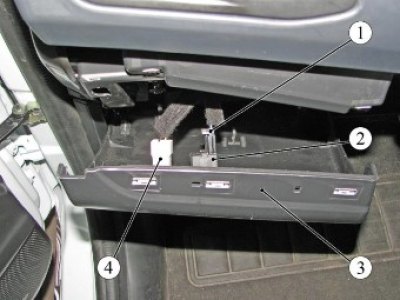

Рисунок 6-2 - Колодки жгута проводов панели приборов: 1 - колодка жгута проводов панели приборов к переключателю электрокорректора света фар; 2 - переключатель электрокорректора света фар; 3 - крышка блока предохранителей; 4 - колодка жгута проводов панели приборов к выключателю замка багажника
Отсоединить колодку 4 жгута проводов панели приборов от ручки 4 регулировки электрозеркал.
Нажать на фиксаторы и снять переключатель 1, рисунок 6-3, электрокорректора света фар с крышки 2 блока предохранителей.

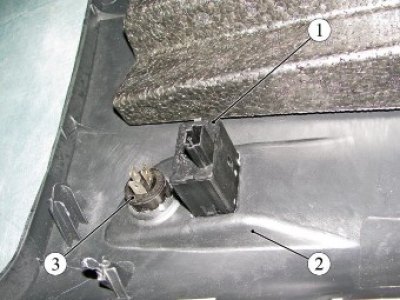

Рисунок 6-3 - Снятие переключателя электрокорректора света фар и выключателя замка багажника: 1 - переключатель электрокорректора света фар; 2 - крышка блока предохранителей; 3 - ручка регулировки электрозеркал
Нажать на фиксаторы и снять ручку регулировки электрозеркал с облицовки.
Установка
Установку переключателя 3, рисунок 6-1, электрокорректора света фар и ручки 4 регулировки электрозеркал выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.21.3, 1.19.21, 2.3.
