Радиоприемник и проигрыватель звуковых файлов, оборудование мультимедийное навигационное
Автомобиль комплектуется радиоприёмником и проигрывателем звуковых файлов или оборудованием мультимедийным навигационным. Операции по снятию данных радиоаппаратов с автомобиля и установке на автомобиль идентичны.
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Отсоединить центральную накладку 1, рисунок 19-1, от панели 2 приборов, преодолев сопротивление фиксаторов.

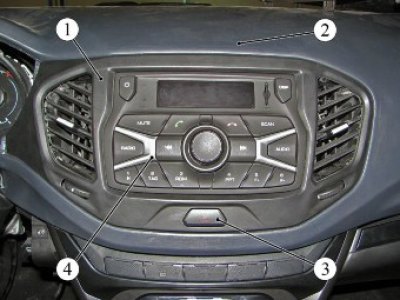

Рисунок 19-1 - Снятие центральной накладки панели приборов: 1 - центральная накладка панели приборов; 2 - панель приборов; 3 - кнопка аварийной сигнализации; 4 - радиоприемник и проигрыватель звуковых файлов
Отсоединить разъем жгута проводов панели приборов от разъема кнопки 3 аварийной сигнализации, установленной на центральной накладке, и снять центральную накладку панели приборов.

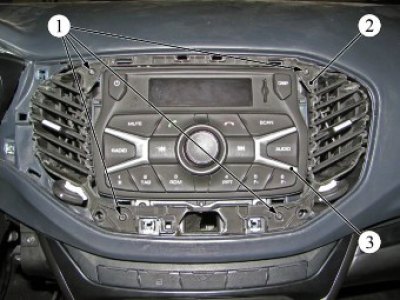

Рисунок 19-2 - Снятие центрального сопла вентиляции кузова: 1 - винт самонарезающий; 2 - центральное сопло вентиляции кузова; 3 - радиоприемник и проигрыватель звуковых файлов
Отвернуть четыре винта 1, рисунок 19-2, самонарезающих и снять центральное сопло 2 вентиляции кузова (насадка Т20, отвертка).
Отвернуть четыре винта 1, рисунок 19-3, самонарезающих и извлечь радиоприемник и проигрыватель звуковых файлов 2 из гнезда панели 3 приборов (насадка Т20, отвертка).

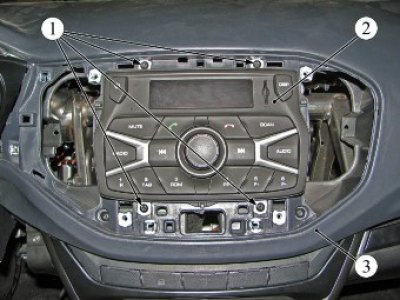

Рисунок 19-3 - Снятие радиоприемника и проигрывателя звуковых файлов: 1 - винт самонарезающий; 2 - радиоприемник и проигрыватель звуковых файлов; 3 - панель приборов
Отсоединить колодки 1 и 2, рисунок 19-4, жгута проводов панели приборов от разъемов радиоприемника и проигрывателя звуковых файлов 5.

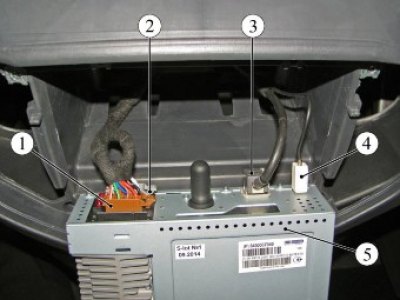

Рисунок 19-4 - Отсоединение колодок и разъемов жгутов проводов от радиоприемника и проигрывателя звуковых файлов: 1, 2 - колодка жгута проводов панели приборов; 3 - разъем кабеля USB; 4 - разъем кабеля антенны; 5 - радиоприемник и проигрыватель звуковых файлов
Отсоединить разъемы 3 кабеля USB и 4 кабеля антенны от разъемов радиоприемника и проигрывателя звуковых файлов.
Отсоединить разъем кабеля блока управления мультимедийной системой на рулевом колесе (при наличии) от разъемов радиоприемника и проигрывателя звуковых файлов.
Снять радиоприемник и проигрыватель звуковых файлов.
Установка
Установить радиоприемник и проигрыватель звуковых файлов в порядке обратном снятию.
Во время установки радиоприемника в гнездо панели приборов контролировать уход проводов в соответствующие отверстия панели приборов в целях исключения их пережатия.
Антенна с кабелем антенны в сборе
Снятие
Снять плафон 1, рисунок 19-5, освещения салона в соответствии с требованиями раздела 16 настоящей технологической инструкции.

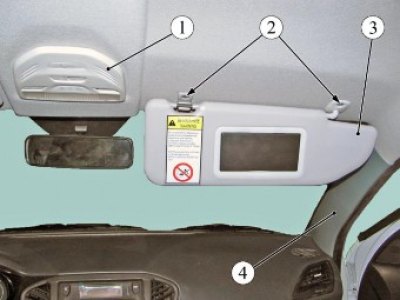

Рисунок 19-5 - Снятие антенны: 1 - плафон освещения салона; 2 - винт; 3 - козырек противосолнечный правый; 4 - обивка стойки ветрового окна правая
Отвернуть два винта 2 и снять козырек 3 противосолнечный правый (насадка Т20, отвертка).
Снять обивку 4 стойки ветрового окна правую, преодолев сопротивление держателей (отвертка плоская).
Отсоединить разъемы 1 и 2, рисунок 19-6, кабеля антенны от разъемов жгута 5 панели приборов.
Рисунок 19-6 - Элементы крепления кабеля антенны: 1 - разъем кабеля антенны навигационной системы; 2 - разъем кабеля антенны радиоаппарата; 3 - обивка крыши; 4 - элемент крепления кабеля антенны; 5 - жгут проводов панели приборов
Извлечь кабель антенны из двух элементов 4 крепления на правой стойке ветрового окна. Снять две заглушки 1, рисунок 19-7, поручня правого переднего (отвертка плоская). Отвернуть два винта 2 и снять поручень 3 правый передний (насадка Т20, отвертка).

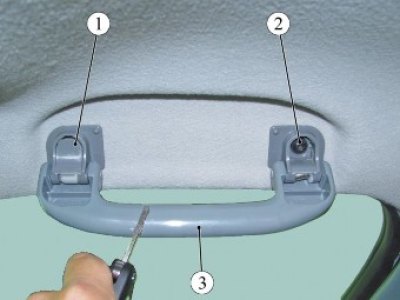

Рисунок 19-7 - Крепление поручня правого переднего: 1 - заглушка; 2 - винт; 3 - поручень правый передний
Отвернуть гайку 1, рисунок 19-8, крепления антенны к панели крыши, снять шайбу 2 (головка сменная 22, удлинитель, вороток).

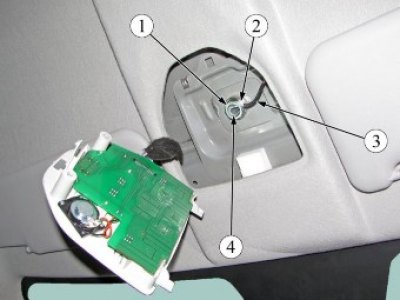

Рисунок 19-8 - Элементы крепления антенны: 1 - гайка крепления антенны; 2 - шайба; 3 - кабель антенны; 4 - антенна
Осторожно отогнуть правую переднюю часть обивки крыши, избегая перегибов обивки. Отсоединить два хомута крепления кабеля антенны к кузову (отвертка плоская).

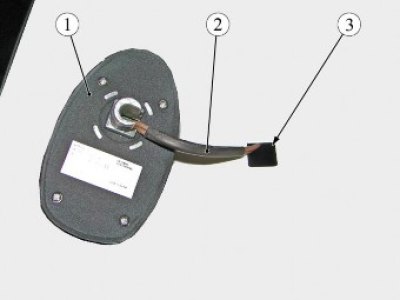

Рисунок 19-9 - Элементы крепления антенны (вид со стороны крыши): 1 - антенна; 2 - кабель антенны; 3 - отверстия в панели крыши для установки антенны
Извлечь антенну 1, рисунок 19-9, из отверстия 3 в панели крыши совместно с кабелем 2 антенны.
Установка
Установку антенны с кабелем антенны в сборе выполнять в порядке обратном снятию.
Громкоговорители
Снятие и установку громкоговорителей передних и задних проводить в соответствии с требованиями разделов по разборке и сборке соответственно передних и задних дверей ТИ 3100.25100.20589.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934-2006 пп. 1.19.21.3, 1.19.21.6 в объеме выполненных работ.
