Проверка исправности реле (Vesta 2180)

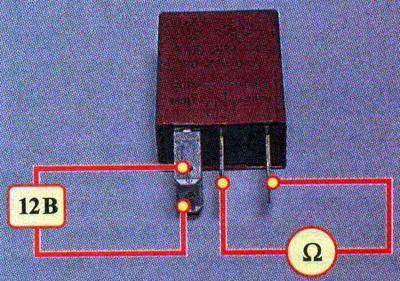

Принцип работы реле основан на замыкании контактов под действием электромагнитной силы, возникающей в катушке при прохождении через нее электрического тока. Поэтому для проверки реле необходимо подать напряжение на выводы обмотки катушки реле и измерить сопротивление между выводами контактов (см. фото).



Если реле исправно, раздастся щелчок и сопротивление станет близким к нулю (бесконечно малым). В противном случае реле неисправно и его необходимо заменить.
