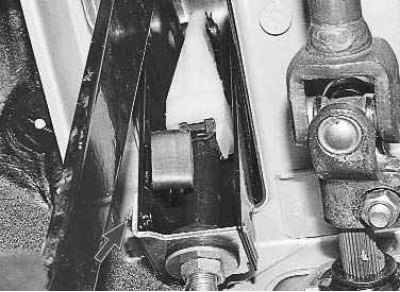

1. В салоне под панелью приборов ключом «на 8» отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор с кронштейна.

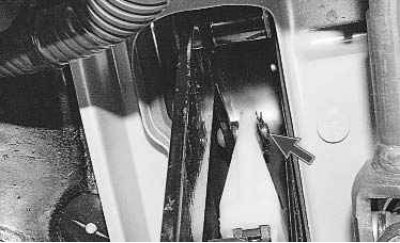

2. Поддев отверткой, снимите с пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.
3. Снимите с пальца педали пластмассовую втулку и осмотрите ее. Сильно изношенную или поврежденную втулку замените, смазав ее перед установкой смазкой Литол-24 или ЛСЦ-15.

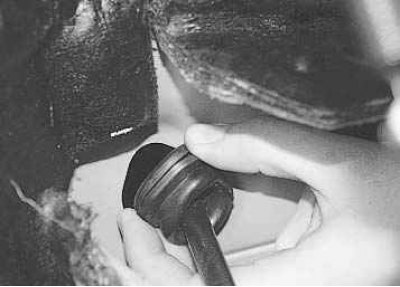

4. В моторном отсеке извлеките из отверстия в щите передка уплотнитель оболочки троса привода выключения сцепления.

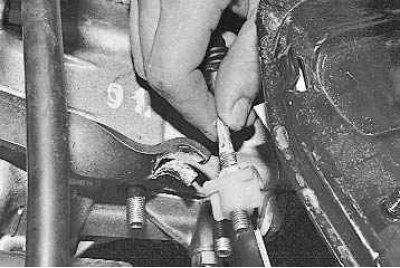

5. Потянув наконечник троса вперед по направлению движения автомобиля, выведите наконечник из паза вилки выключения сцепления.

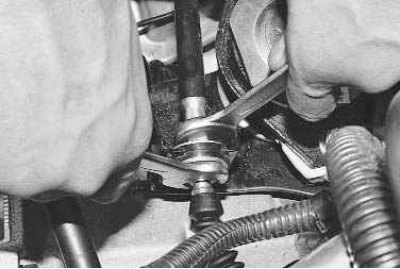

6. Ключом «на 17» отверните гайку крепления наконечника к кронштейну на коробке передач, удерживая вторым ключом наконечник от проворачивания…
7. ...выньте наконечник из кронштейна и снимите трос с автомобиля, вытягивая его из отверстия в щите передка.
8. Для установки нового троса привода выключения сцепления сначала, пропустив его в отверстие щита передка, закрепите на пальце педали сцепления корпус механизма компенсации износа.
Примечание. Перед установкой механизма компенсации на палец педали нанесите на втулку пальца смазку ЛСЦ-15 или Литол-24.
9. Закрепите упор оболочки троса на кронштейне педалей.
10. Установите в отверстие щита передка уплотнитель оболочки троса.

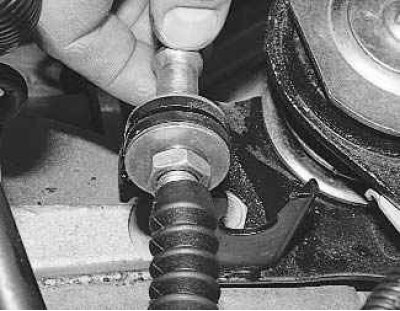

11. Установите наконечник оболочки троса в кронштейн коробки передач и затяните гайку его крепления.
12. Навинтите на нижний наконечник троса поводок, обеспечив выступание наконечника относительно торца поводка на 0–1 мм.

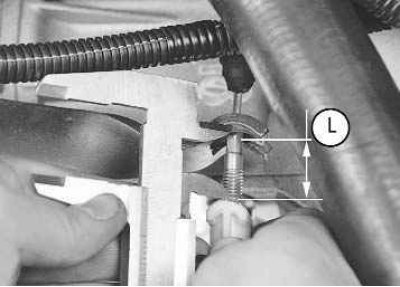

13. Установите трос привода выключения сцепления в исходное положение, для чего переместите нижний наконечник троса до упора вперед по направлению движения автомобиля. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

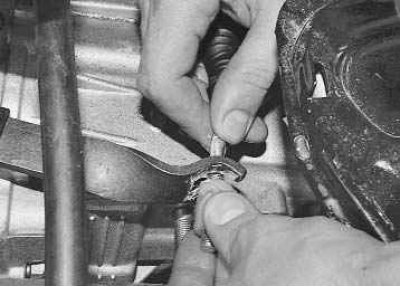

14. Введите наконечник троса в паз вилки выключения сцепления и отпустите — под действием пружины поводок наконечника должен установиться на вилку без зазора.
Примечание. Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.
15. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 13). В случае необходимости повторите регулировку.
