Odstránenie
Umiestnite vozidlo na pracovné miesto, zatiahnite parkovaciu brzdu, vypnite zapaľovanie, zdvihnite kapotu a odpojte uzemňovací kábel od batérie (kľúč na 10).
Otvorte veko priehradky v palubnej doske.
Tienidlo 1, obrázok 15-1, na osvetlenie priehradky v palubnej doske je držané poistkou a pružinovou západkou v objímke na tele 2 priehradky v palubnej doske.

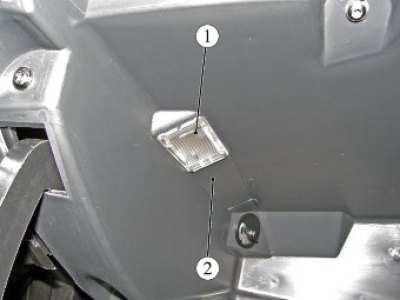

Obrázok 15-1 – Inštalácia svetla v priehradke na rukavice na vozidle: 1 - svetlo v priehradke na rukavice; 2 - telo priehradky v palubnej doske
Vložte plochý skrutkovač do drážky na prednej strane svetla v priehradke na rukavice, opatrne zatlačte na puzdro svetla a vyberte ho z objímky na tele priehradky na rukavice (plochý skrutkovač).
Odpojte konektor 1, obrázok 15-2, káblového zväzku prístrojovej dosky od konektora a odstráňte svetlo 2 priehradky v palubnej doske.

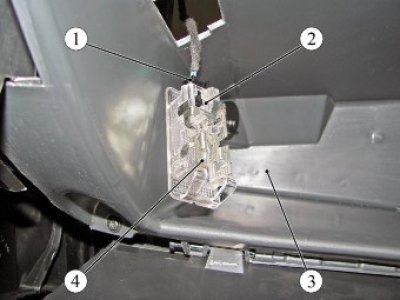

Obrázok 15-2 – Výmena žiarovky v priehradke na rukavice: 1 - Konektor káblového zväzku prístrojového panela; 2 - svetlo v priehradke na rukavice; 3 - telo priehradky v palubnej doske; 4 - žiarovka W5W
Výmena lampy
Na výmenu žiarovky v priehradke na rukavice je potrebné:
- vyberte tienidlo 2, obrázok 15-2, osvetlenia priehradky v palubnej doske z objímky krytu 3 priehradky v palubnej doske (plochý skrutkovač);
- vyberte žiarovku 4 z pružinových kontaktov osvetlenia priehradky v palubnej doske (plochý skrutkovač).
Nainštalujte novú žiarovku do osvetlenia priehradky v palubnej doske v opačnom poradí, ako bolo odstránené. Typ žiarovky, ktorá sa má nainštalovať, je W5W.
Inštalácia
Nainštalujte tienidlo lampy 1, obrázok 15-1, pre osvetlenie priehradky v palubnej doske v opačnom poradí, ako bolo demontované. Pri inštalácii sa uistite, že tienidlo je bezpečne upevnené v objímke tela priehradky v palubnej doske.
[Zdroj sa nachádza na webovej stránke: LadaMan]
Predložte vozidlo oddeleniu kontroly kvality. Oddelenie kontroly kvality skontroluje, či vozidlo spĺňa požiadavky TU 017200-254-00232934, odseky 1.19.21.3, 1.19.21.6 v rozsahu vykonanej práce.
