Uklanjanje
Postavite vozilo u radni prostor, povucite ručnu kočnicu, isključite paljenje, podignite poklopac motora i odvojite žicu za uzemljenje od akumulatora (ključ 10).
Umetnite odvijač s ravnom glavom u utor između okvira 1, slika 16-1, unutarnjeg svjetla i krovne obloge 2 s prednje strane okvira, pažljivo pritisnite okvir unutarnjeg svjetla, otpustite kopče i izvadite okvir iz utičnice u krovnoj oblogi.

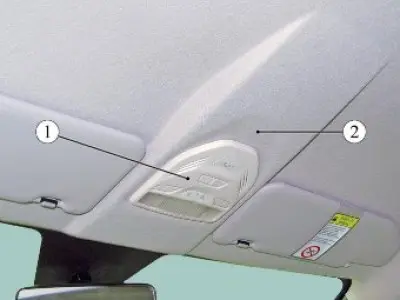

Slika 16-1 - Unutarnje svjetlo: 1 - okvir unutarnjeg svjetla; 2 - obloga krova
Odvrnite dva vijka 1, slika 16-2, samorezni pričvršćivači unutarnjeg svjetla (t20 bit, odvijač).

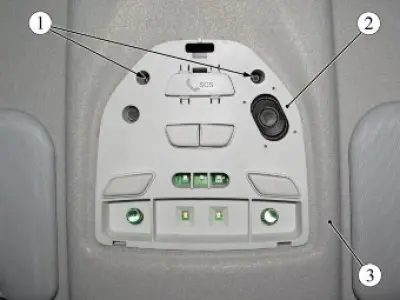

Slika 16-2 - Unutarnje svjetlo s uklonjenim okvirom: 1 - samorezni vijak; 2 - lampa za unutarnju rasvjetu; 3 - obloga krova
Pomoću odvijača s ravnom glavom, kroz otvor u stražnjem dijelu svjetla, otpustite opružnu kopču 1 iz zahvata s kućištem, slika 16-3, i izvadite žarulju 4 unutarnje rasvjete iz grla u obrubu krova automobila (odvijač s ravnom glavom).
(Glavni materijal na web stranici: LadaMan.ru)

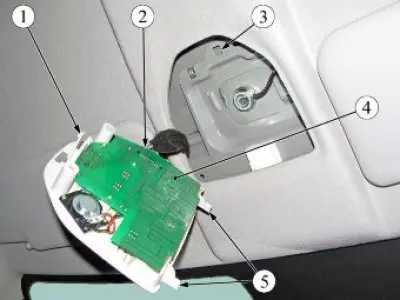

Slika 16-3 - Uklanjanje unutarnjeg svjetla: 1 - držač opruge; 2 - blok kabelskog svežnja; 3 - utičnica za ugradnju opružnog držača; 4 - lampa za unutarnju rasvjetu; 5 - držač
Odspojite konektor 2 kabelskog svežnja od konektora unutarnjeg svjetla 4 i uklonite svjetlo.
Žarulja unutarnje rasvjete nije odvojiva i ako bilo koja od njezinih komponenti zakaže, (unutarnja rasvjeta, zvučnik, mikrofon, tipke za uključivanje/isključivanje funkcija), abažur se zamjenjuje kao sklop.
Montaža
Ugradite unutarnje svjetlo obrnutim redoslijedom od uklanjanja.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će sukladnost vozila sa zahtjevima TU 017200-254-00232934, stavci 1.19.21.3, 1.19.21.6 u okviru obavljenog posla.
