Uklanjanje
Postavite vozilo u radni prostor, aktivirajte ručnu kočnicu i isključite paljenje. Podignite poklopac motora, odvojite priključak uzemljenja od akumulatora (ključ 10).
Otvorite poklopac prtljažnika.
Otvorite prozor u oblozi 1, slika 10-1, prtljažnika na mjestu gdje je pričvršćeno stražnje svjetlo.

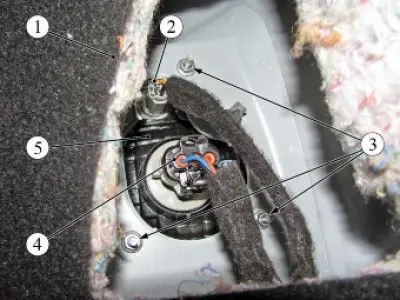

Slika 10-1 - Pričvršćivanje vanjskog stražnjeg svjetla (pogled iz prtljažnika): 1 - obloga prtljažnika; 2 - konektor stražnjeg kabelskog svežnja na žmigavac; 3 - matica za pričvršćivanje vanjskog stražnjeg svjetla; 4 - konektor stražnjeg kabelskog svežnja na svjetlo kočnice / svjetlo za parkiranje; 5 - vanjsko stražnje svjetlo
Odvojite pločice 2 i 4 stražnjeg kabelskog svežnja od vanjskog stražnjeg svjetla.
Odvijte tri matice 3 koje pričvršćuju vanjsko stražnje svjetlo na karoseriju automobila (8 mm nasadna glava, ključ s čegrtaljkom, produžetak).
Pažljivo, svladavajući otpor bočnog držača, uklonite lampu 1, slika 10-2, stražnji vanjski sklop s držačem.

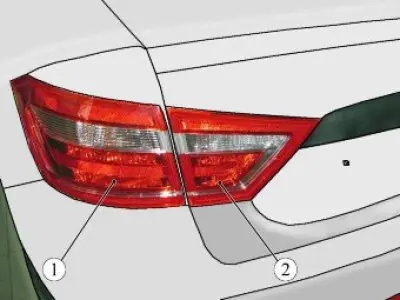

Slika 10-2 - Stražnja svjetla: 1 - vanjsko stražnje svjetlo; 2 - stražnje unutarnje svjetlo
Montaža
Ugradite vanjsko stražnje svjetlo obrnutim redoslijedom od skidanja. Prilikom instalacije, osigurajte:
- umetanje držača 2, slika 10-3, u otvor na stražnjem krilu;
- brtvljenje svjetiljke na spoju s tijelom.

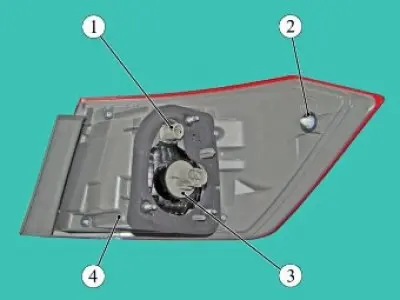

Slika 10-3 - Položaj svjetala i držača na stražnjem bočnom svjetlu: 1 - grlo za lampicu pokazivača smjera; 2 - držač; 3 - Grlo žarulje stop svjetla/bočnog svjetla; 4 - vanjsko stražnje svjetlo
Moment zatezanja matica 2...3 Nm (0,2...0,3 kgf·m) (zamjenjiva glava 8, produžetak, moment ključ).
Zamjena lampi
Za zamjenu pokazivača smjera na vanjskom svjetlu 1, slika 10-2, koje se nalazi na blatniku vozila, morate:
- otvorite prozor u oblozi prtljažnika, omogućujući pristup grlu žmigavca;
- okrenite uložak 1, slika 10-3, u smjeru suprotnom od kazaljke na satu i izvadite ga iz sjedišta zajedno sa žaruljom;
- izvadite žarulju iz grla povlačenjem prema sebi.
Za zamjenu žarulje stop svjetla/bočnog svjetla na vanjskom svjetlu koje se nalazi na blatniku vozila, morate:
- otvorite prozor u oblozi prtljažnika, omogućujući pristup grlu žarulje stop/bočnog svjetla;
- okrenite uložak 3 suprotno od smjera kazaljke na satu i izvadite ga iz sjedišta zajedno sa žaruljom;
- izvadite žarulju iz grla okretanjem suprotno od smjera kazaljke na satu.
Ugradite nove žarulje u vanjska stražnja svjetla obrnutim redoslijedom od uklanjanja. Vrsta svjetiljke koja se ugrađuje mora biti u skladu s Tablicom 2.
Montaža
Ugradite stražnje unutarnje svjetlo obrnutim redoslijedom od skidanja.
Prilikom ugradnje provjerite je li svjetlo zabrtvljeno na spoju s poklopcem prtljažnika.
Moment zatezanja matica 2...3 Nm (0,2...0,3 kgf·m) (zamjenjiva glava 8, produžetak, moment ključ).
Zamjena lampi
Za zamjenu žarulje bočnih svjetala na unutarnjem svjetlu koje se nalazi na poklopcu prtljažnika potrebno je:
- uklonite 10 gumba 2, slika 10-4, pričvršćivače obloge i uklonite oblogu 3 poklopca prtljažnika (tip uređaja 12770 f. "Stahlwille" ili ravni odvijač);
- okrenite uložak 1 u smjeru suprotnom od kazaljke na satu i izvadite ga iz sjedišta zajedno sa žaruljom;
- izvadite žarulju iz grla povlačenjem prema sebi.
Za zamjenu žarulje svjetla za vožnju unatrag na unutarnjoj lampi 2, slika 10-2, koja se nalazi na poklopcu prtljažnika, potrebno je:
- uklonite 10 gumba 2, slika 10-4, pričvršćivače obloge i uklonite oblogu 3 poklopca prtljažnika (tip uređaja 12770 f. "Stahlwille" ili ravni odvijač);
- okrenite uložak 1 u smjeru suprotnom od kazaljke na satu i izvadite ga iz sjedišta zajedno sa žaruljom;
- izvadite žarulju iz grla povlačenjem prema sebi.
Ugradite nove svjetiljke u stražnja unutarnja svjetla obrnutim redoslijedom od uklanjanja. Vrsta ugrađene svjetiljke mora odgovarati Tablici 2.
Tablica 2
Mjesto ugradnje svjetiljke | Vrsta žarulje |
Vanjsko stražnje svjetlo: | |
žmigavac | WY16W |
svjetlo kočnice/pozicijsko svjetlo | P21/5W |
Stražnje unutarnje svjetlo: | |
svjetlo za vožnju unatrag | W16W |
žarulja parkirnog svjetla | W5W |
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će sukladnost vozila sa zahtjevima ove upute i TU 017200-254-00232934 str. 1.19.21.3, 1.19.21.6 u okviru obavljenog posla.
