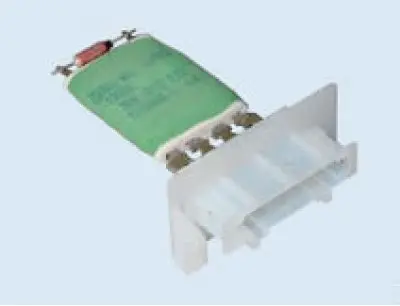

S dodatnim otpornikom (blok otpornika) ventilator se može okretati s 4 različite brzine i glatkim prebacivanjem između njih.
Otpornik ventilatora pomoćnog grijača nalazi se na kućištu grijača sa strane bloka pedale.

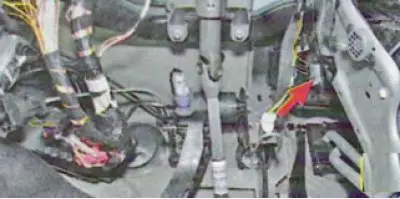

Tako se nalazi blok dodatnih otpornika (pogled s uklonjenom nadzornom pločom).
Povlačenje
Uklonite ploču s instrumentima (pogledajte ovdje).
Bilješka. Možete i bez skidanja ploče s instrumentima, ali u ovom slučaju morat ćete raditi u izuzetno skučenim uvjetima, dodirom.
Pritiskom na zasune odvojite blok 1, slika 14-4, kabelskog svežnja, odvrnite vijak 2 koji pričvršćuje otpornik 3, uklonite otpornik iz jedinice grijača (izmjenjiva glava Torx T20, gumb).

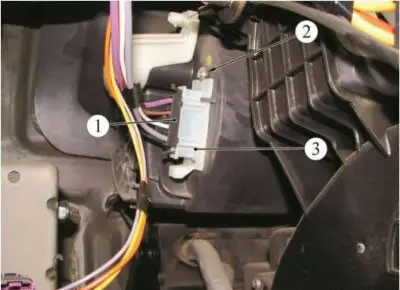

Slika 14-4 - Dodatni otpornik ventilatora grijača: 1 - blok kabelskog svežnja; 2 - vijak za pričvršćivanje dodatnog otpornika ventilatora grijača; 3 - dodatni otpornik ventilatora grijača
Montaža
Ugradite uklonjene dijelove obrnutim redoslijedom od uklanjanja.
