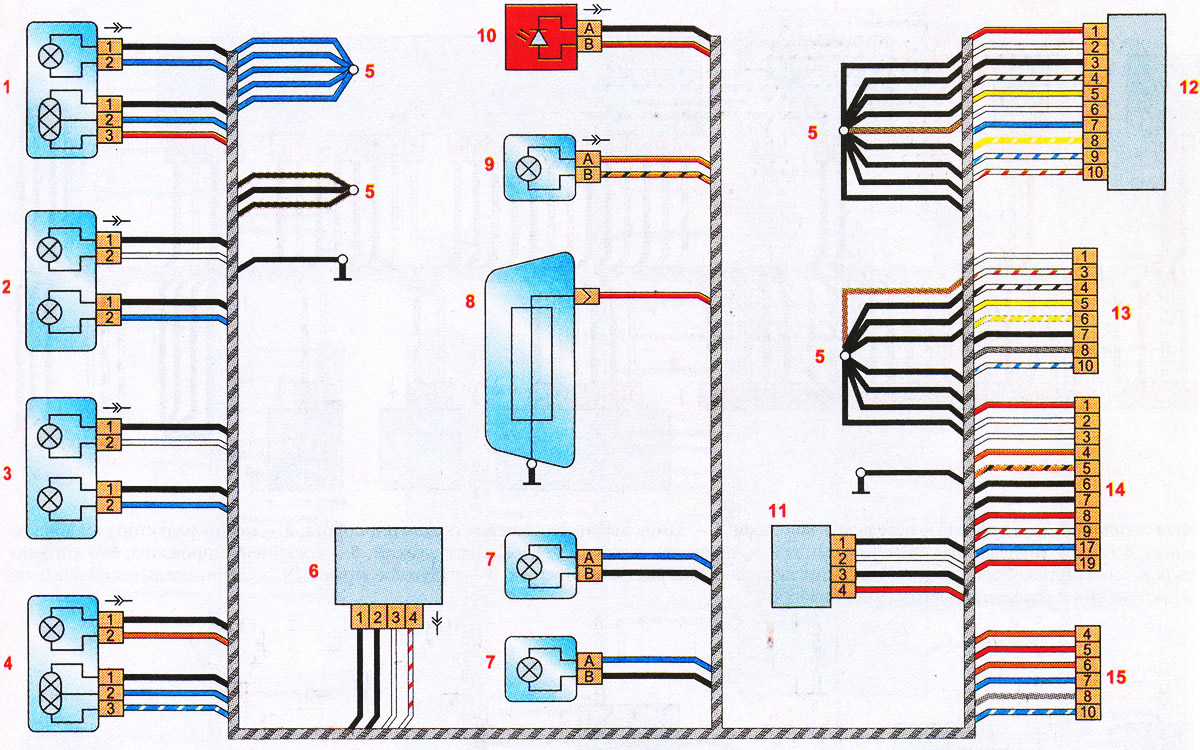

Схема злучэнняў задняга дадатковага джгута правадоў: 1 - вонкавая секцыя задняга левага ліхтара; 2 - унутраная секцыя задняга левага ліхтара; 3 - унутраная секцыя задняга правага ліхтара; 4 - вонкавая секцыя задняга правага ліхтара; 5 - злучэнне правадоў; 6 - замак вечка багажнага аддзялення; 7 - ліхтар асвятлення нумарнога знака; 8 - элемент абагравання задняга шкла; 9 - плафон асвятлення багажнага аддзялення; 10 - дадатковы сігнал тармажэння; І - камера задняга выгляду; 12 - блок кіравання парктроником; 13 - злучальная калодка для падлучэння да джгута задняга бампера; 14 і 15 - злучальная калодка для падлучэння да задняга джгута
