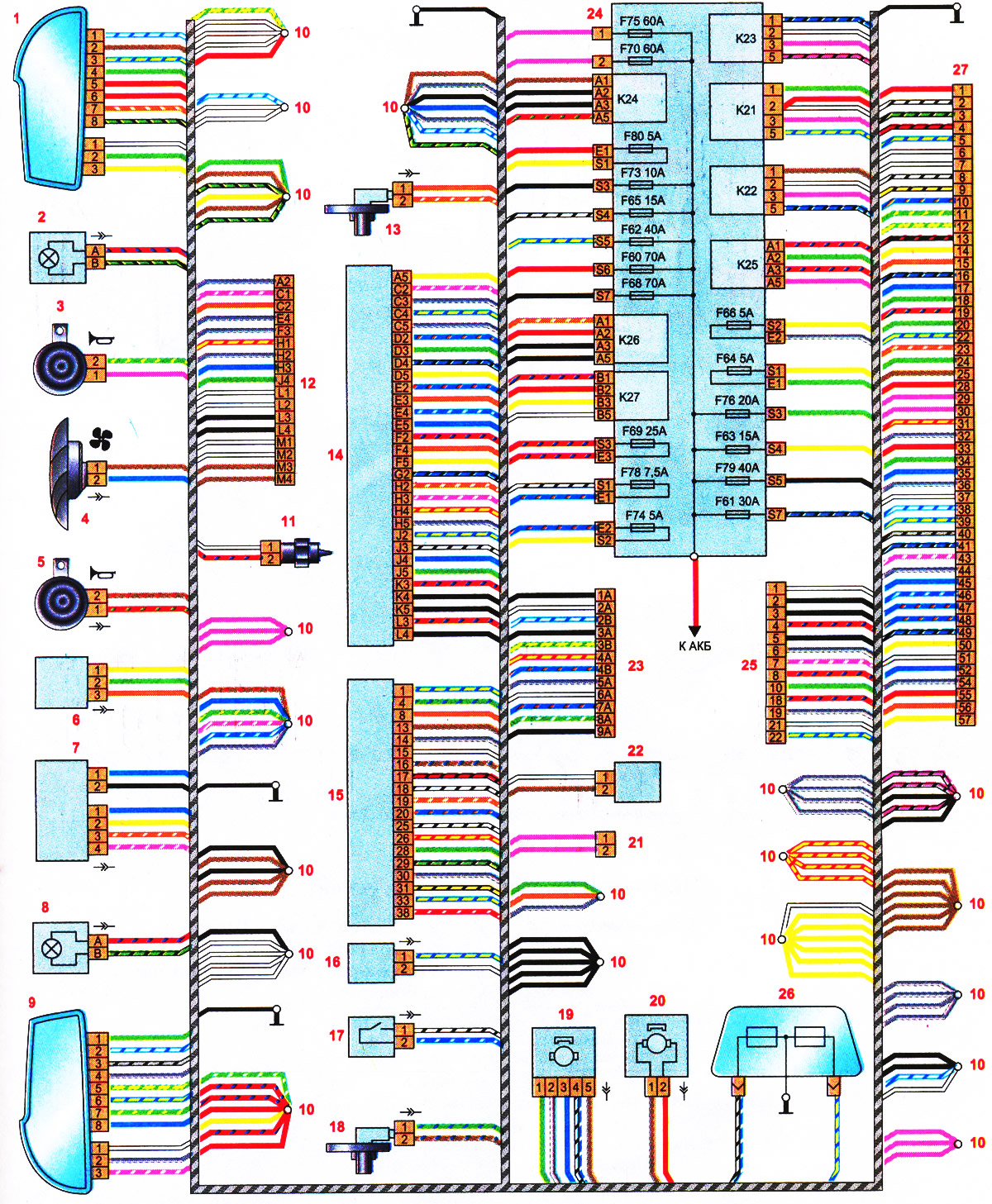

Схема злучэнняў пярэдняга джгута правадоў: 1 - блок-фара правая; 2 - противотуманная фара правая; 3 - гукавы сігнал; 4 - электровентилятор сістэмы астуджэння рухавіка; 5 - гукавы сігнал трывожнай сігналізацыі; 6 - датчык ціску сістэмы кандыцыянавання; 7 - блок кіравання электровентилятором сістэмы астуджэння; 8 - противотуманная фара левая; 9 - блок-фара левая; 10 - злучэнне правадоў; 11 - датчык тэмпературы вонкавага паветра; 12 - злучальная калодка; 13 - датчык хуткасці правага пярэдняга кола; 14 - электронны блок кіравання рухавіком; 15 - блок кіравання ABS (антыблакіровачнай сістэмай); 16 - клапан прадзьмуху адсорбера; 17 - выключальнік ахоўнай сігналізацыі; 18 - датчык хуткасці левага пярэдняга кола; 19 - матор-рэдуктар пярэдняга шклоачышчальніка; 20 - помпа стеклоомывателя; 21, 25 і 27 - злучальная калодка для падлучэння да джгута правадоў панэлі прыбораў; 22 - датчык недастатковага ўзроўню тармазной вадкасці; 23 - злучальная калодка для падлучэння да джгута ЭСУД; 24 - блок засцерагальнікаў і рэле ў маторным адсеку; 26 - элемент абагравання ветравога шкла
