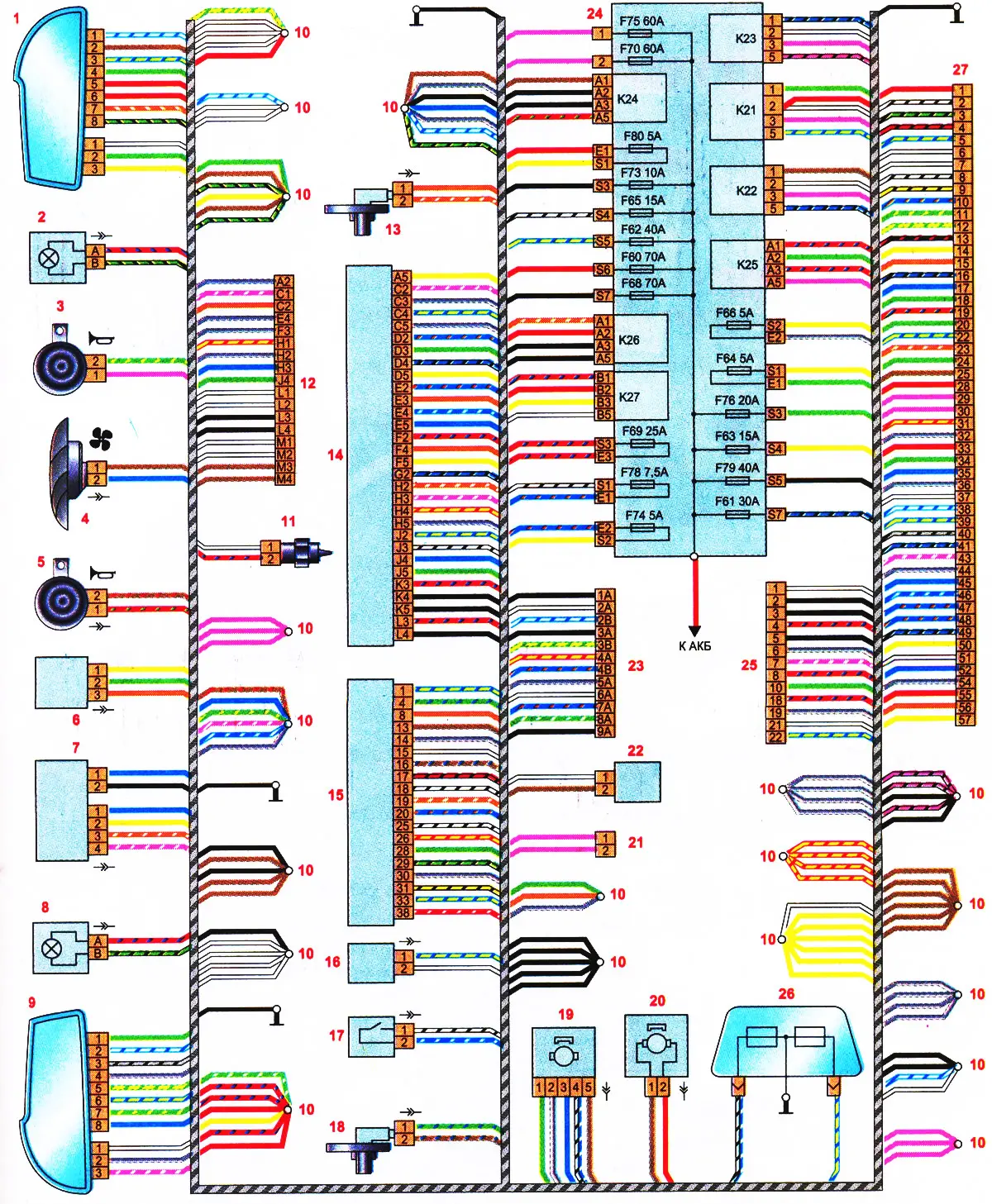

Dijagram ožičenja prednjeg kabelskog svežnja: 1 - desno prednje svjetlo; 2 - svjetlo za maglu desno; 3 - zvučni signal; 4 - električni ventilator sustava hlađenja motora; 5 - zvučni alarmni signal; 6 - senzor tlaka klimatizacijskog sustava; 7 - upravljačka jedinica za električni ventilator rashladnog sustava; 8 - svjetlo za maglu lijevo; 9 - blok prednje svjetlo lijevo; 10 - priključak žice; 11 - senzor vanjske temperature zraka; 12 - spojni blok; 13 - senzor brzine desnog prednjeg kotača; 14 - elektronička upravljačka jedinica motora; 15 - ABS upravljačka jedinica (sustav protiv blokiranja kotača); 16 - ventil za pročišćavanje adsorbera; 17 - prekidač alarma protiv provale; 18 - senzor brzine lijevog prednjeg kotača; 19 - motor zupčanika prednjeg brisača; 20 - pumpa za pranje vjetrobrana; 21, 25 i 27 - spojni blok za spajanje na kabelski svežanj ploče s instrumentima; 22 - senzor nedovoljne razine kočione tekućine; 23 - spojni blok za spajanje na ECM kabelski svežanj; 24 - kutija s osiguračima i relej u motornom prostoru; 26 - grijač vjetrobranskog stakla
