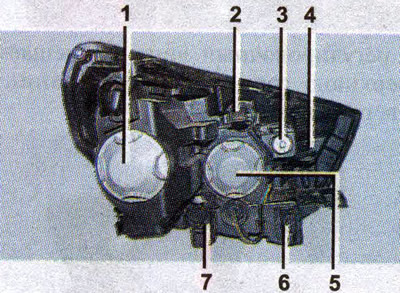

Блок-фара: 1 - вечка лямпы далёкага святла; 2 - патрон лямпы дзённага хадавога агню і габарытнага святла; 3 - шруба рэгулявання блізкага святла ў гарызантальнай плоскасці; 4 - патрон лямпы паказальніка павароту; 5 - вечка лямпы блізкага святла; 6 - электрычны раз'ём; 7 - электракарэктар
Папярэджанне! Не дакранайцеся да колбы галагеннай лямпы пальцамі. Тлушчавыя сляды на колбе лямпы скароцяць тэрмін яе службы. Пасля выпадковага дотыку працярыце колбу чыстай сурвэткай, змочанай спіртам.
Замена лямпы далёкага святла
1. Падрыхтоўваем аўтамабіль да выканання працы (гл. "Падрыхтоўка аўтамабіля да тэхнічнага абслугоўвання і рамонту").
2. Выключаем запальванне.

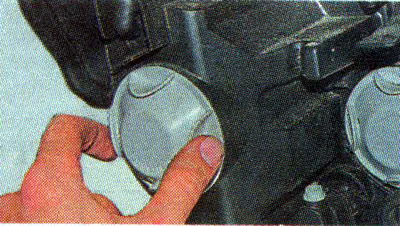

3. Паварочваем супраць гадзіннікавай стрэлкі.

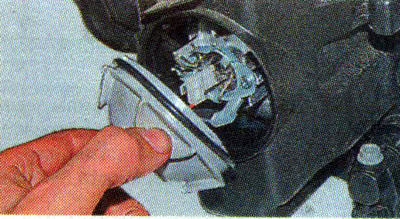

...і здымаем вечка лямпы з корпуса блок-фары.
Матэрыял запазычаны з вэб-сайта: LADAMAN

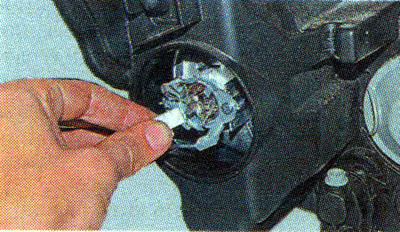

4. Пацягнуўшы, адлучаем ад лямпы калодку провада.

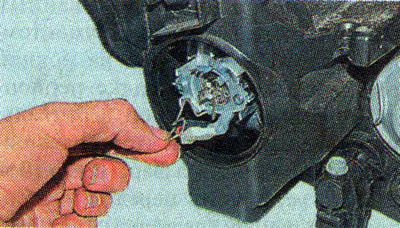

5. Націскаем на драцяны трымальнік і рухаем яго ўніз, выводзячы з зачаплення з упорам.

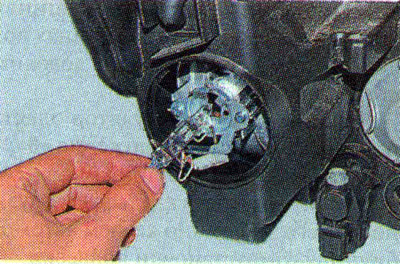

6. Вымаем лямпу з блок-фары.
7. Усталёўваны новую лямпу ў зваротным парадку.
Замена лямпы блізкага святла
1. Падрыхтоўваем аўтамабіль да выканання працы (гл. "Падрыхтоўка аўтамабіля да тэхнічнага абслугоўвання і рамонту").
2. Выключаем запальванне.
3. Паварочваем супраць гадзіннікавай стрэлкі...

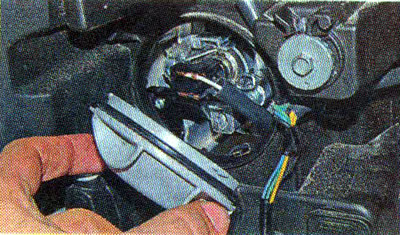

...і здымаем вечка лямпы з корпуса блок-фары.

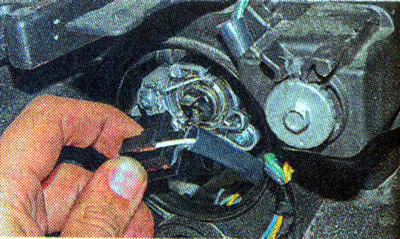

4. Пацягнуўшы, адлучаем ад лямпы калодку правадоў.

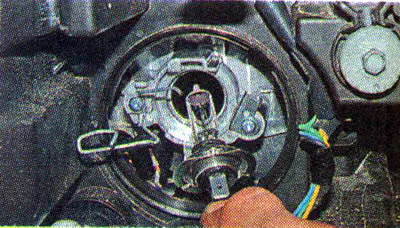

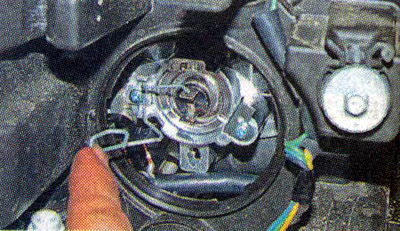

5. Націскаем на драцяны трымальнік і рухаем яго ўніз, выводзячы з зачаплення з упорам.
6. Вымаем лямпу з блок-фары.
7. Усталёўваны новую лямпу (сумясціўшы выступы на яе цокалі з адпаведнымі пазамі ў фары) у зваротнай паслядоўнасці.
Замена лямпы дзённага хадавога агню і габарытнага святла
1. Падрыхтоўваем аўтамабіль да выканання працы (гл. "Падрыхтоўка аўтамабіля да тэхнічнага абслугоўвання і рамонту").
2. Выключаем запальванне.

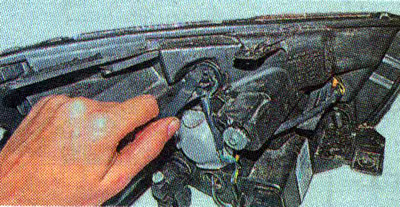

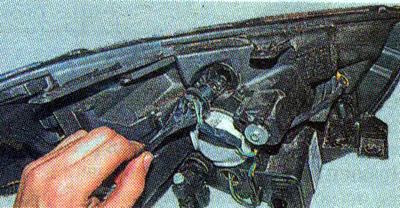

3. Паварочваем супраць гадзіннікавай стрэлкі да вызвалення трымальнікаў...
...і здабываем патрон лямпы з блок-фары.

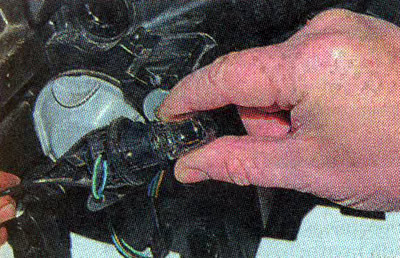

4. Пацягнуўшы, здабываем лямпу з патрона.
6. Усталёўваны лямпу ў зваротнай паслядоўнасці.
Замена лямпы паказальніка павароту
1. Падрыхтоўваем аўтамабіль да выканання працы (гл. "Падрыхтоўка аўтамабіля да тэхнічнага абслугоўвання і рамонту").
2. Выключаем запальванне.

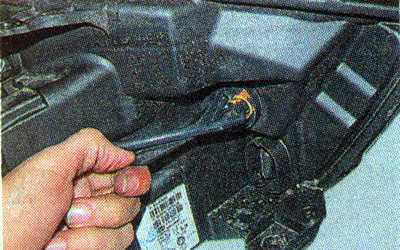

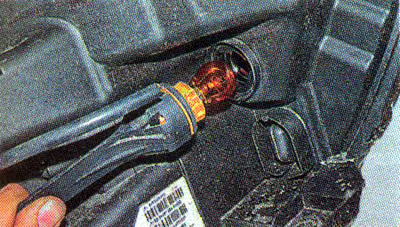

3. Паварочваем супраць гадзіннікавай стрэлкі да вызвалення трымальнікаў...

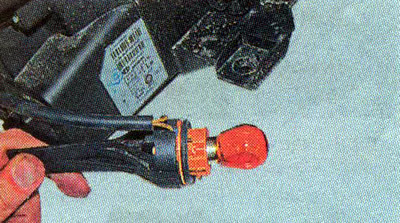

...і здабываем патрон лямпы з блок-фары.
4. Утапіўшы лямпу, паварочваем яе супраць гадзіннікавай стрэлкі...

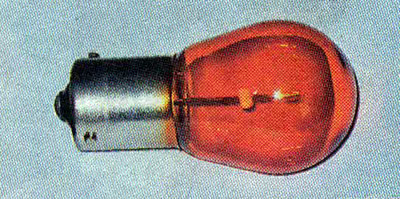

...і вымаем з патрона.
5. Усталёўваны лямпу ў зваротнай паслядоўнасці.
