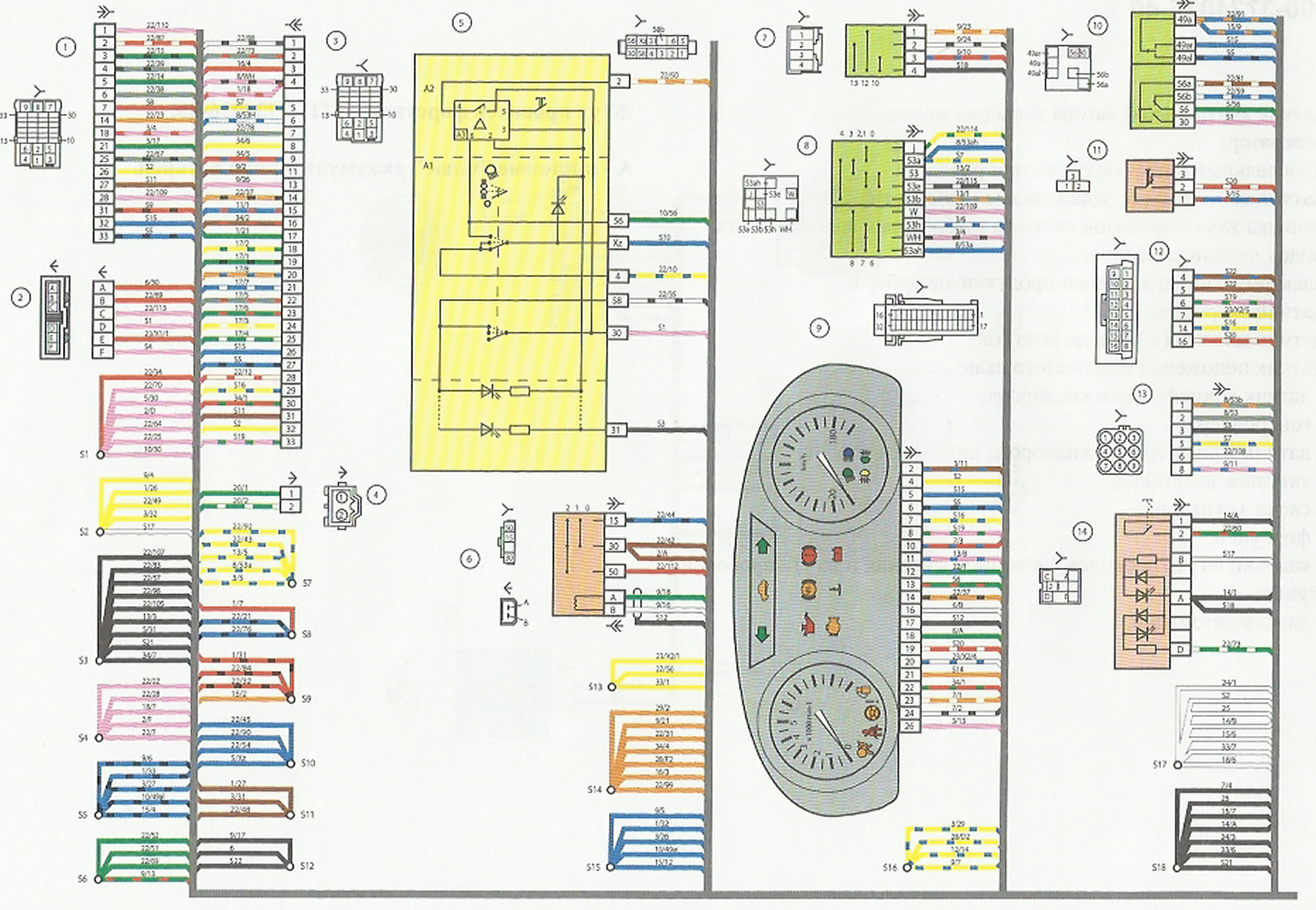

Схема электрычных злучэнняў джгута правадоў панэлі прыбораў (Granta 2190)

1,2 - калодкі джгута правадоў панэлі прыбораў да калодак джгута правадоў пярэдняга; 3, 4 - калодкі джгута правадоў панэлі прыбораў да калодак джгута правадоў задняга; 5 - модуль кіравання святлатэхнікай; 6 - выключальнік запальвання; 7 - перамыкач рэжымаў бартавога кампутара; 8 - перамыкач шклоачышчальнікаў; 9 - камбінацыя прыбораў; 10 - перамыкач светлавой сігналізацыі; 11 - выключальнік прывада замка багажніка: 12 - калодка дыягностыкі; 13 - калодка джгута правадоў панэлі прыбораў да калодкі джгута правадоў скрынкі паветрапрытоку; 14 - выключальнік абагравання задняга шкла; 15 - выключальнік аварыйнай сігналізацыі; 16 - выключальнік сігналу тармажэння; 17, 18 - калодкі джгута правадоў панэлі прыбораў да радыёапарата: 19 - прылада якое верціцца; 20 - модуль надзіманай падушкі бяспекі кіроўцы; 22 - мантажны блок: К1 - рэле электровентилятора сістэмы астуджэння рухавіка; К2 - рэле ўключэння блакавання дзвярэй; К3 - дадатковае рэле стартара: К4 - дадатковае рэле; К5 - рэле-перарывальнік паказальнікаў павароту і аварыйнай сігналізацыі; К6 - рэле шклоачышчальніка; К7 - рэле ўключэння далёкага святла фар; К8 - рэле гукавога сігналу; К9 - рэле ўключэння блізкага святла фар; К10 - рэле ўключэння абагравання задняга шкла: К11 - галоўнае рэле; К12 - рэле паліўнай помпы; 23 - электраўзмацняльнік рулявога кіравання; 24 - прыпальвальнік; 25 - лямпа падсвятлення табло кіравання абагравальнікам; 26 - асвятляльнік; 27 - калодка джгута правадоў панэлі прыбораў да калодкі джгута правадоў сістэмы запальвання; 28 - кантролер: 29 - выключальнік сігналу становішча педалі счаплення; 30 - педаль акселератара электронная; 31 - рэзістар дадатковы; 32 - электрарухавік ацяпляльніка; 33 - перамыкач электрарухавіка ацяпляльніка: 34 - блок кіравання сістэмай блакавання дзвярэй.
