Вентилятор блока системы отопления, вентиляции и кондиционирования
Вентилятор системы отопления, вентиляции и кондиционирования располагается в корпусе блока вентиляции отопления и кондиционирования с правой стороны, со стороны переднего пассажира.
Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Снять каркас панели приборов в соответствии с требованиями раздела 15 данной ТИ.
Отсоединить от вентилятора 2, рисунок 15-1, блока 5 отопления, вентиляции и кондиционирования колодку 4 жгута 1 проводов.
Нажать на фиксатор 3 вентилятора и одновременно, повернув корпус вентилятора против часовой стрелки извлечь вентилятор из корпуса блока системы вентиляции, отопления и кондиционирования.

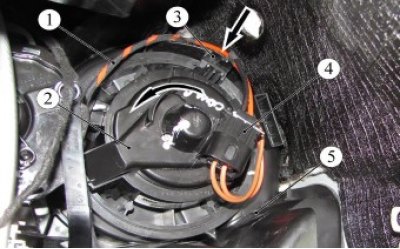

Рисунок 15-1 - Вентилятор системы отопления, вентиляции и кондиционирования: 1 - жгут проводов блока отопления, вентиляции и кондиционирования; 2 - вентилятор блока отопления, вентиляции и кондиционирования; 3 - фиксатор вентилятора; 4 - колодка жгута проводов блока отопления, вентиляции и кондиционирования; 5 - корпус блока системы отопления, вентиляции и кондиционирования
Установку вентилятора блока системы отопления, вентиляции и кондиционирования выполнять в порядке обратном снятию, проверить работоспособность.
Регулятор частоты вращения вентилятора блока системы отопления, вентиляции и кондиционирования
Регулятор частоты вращения вентилятора системы отопления, вентиляции и кондиционирования располагается в корпусе блока вентиляции отопления и кондиционирования с левой стороны, со стороны водителя.
Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Снять панель приборов в соответствии с требованиями раздела 13 данной ТИ.
Отсоединить колодку 2, рисунок 15-2, жгута проводов от регулятора частоты вращения вентилятора (РЧВ) 1.

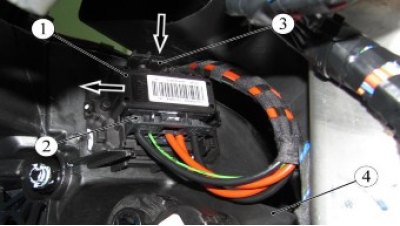

Рисунок 15-2 - Регулятор частоты вращения вентилятора системы отопления, вентиляции и кондиционирования: 1 - регулятор частоты вращения (РЧВ); 2 - колодка жгута проводов; 3 - фиксатор РЧВ; 4 - корпус блока системы отопления, вентиляции и кондиционирования
Надавить на фиксатор 3, и сдвинув РЧВ в сторону извлечь РЧВ из корпуса блока системы отопления, вентиляции и кондиционирования.
Установку РЧВ производить в порядке обратном снятию.
Радиатор системы обогрева салона
Радиатор системы отопления, располагается в корпусе блока вентиляции отопления и кондиционирования с левой стороны, со стороны водителя.
Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Слить охлаждающую жидкость согласно требованиям раздела 3, ТИ 3100.25100.20582.
Снять панель приборов в соответствии с требованиями раздела 13 данной ТИ.
Снять воздуховод 2, рисунок 15-3, обогрева ног водителя (отвертка плоская).
Отвернуть два болта 4 крепления стойки 3 поперечины панели приборов к полу кузова (ключ гаечный 13).
Отвернуть две гайки 1 крепления стойки поперечины панели приборов к поперечине, снять стойку (ключ гаечный 13).
Рисунок 15-3- Стойка поперечины панели приборов: 1 - гайка крепления стойки к поперечине панели приборов; 2 - воздуховод обогрева ног водителя; 3 - стойка поперечины панели приборов; 4 - болт крепления стойки к кузову
Радиатор отопителя, соединяется с подающей и отводящей трубкой посредством фланцевого соединения через уплотнительное кольцо, соединение фиксируется пружинной скобой.

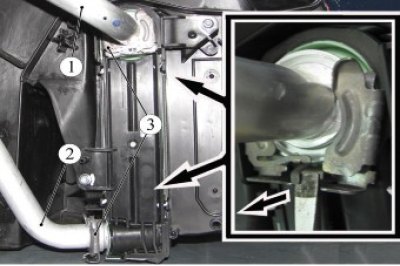

Рисунок 15-4 - Патрубки радиатора отопителя: 1 - трубка подающая радиатора отопителя; 2 - трубка отводящая радиатора отопителя; 3 - фиксирующая скоба
Оттянуть язычок стопора скобы 3, рисунок 15-4, фиксации соединения и одновременно сдвинуть скобу, сняв ее с соединения (отвертка плоская).
Извлечь трубку из патрубка радиатора отопителя.
Повторить операцию для второго соединения.
Отвернуть два винта 1, рисунок 15-5, крепления крышки 2 радиатора 3 отопителя, снять крышку (головка сменная Torx 20, вороток).
Извлечь радиатор отопителя из корпуса блока вентиляции, отопления и кондиционирования.

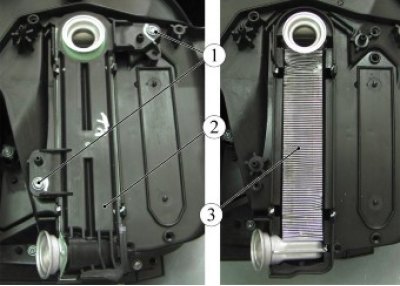

Рисунок 15-5- Крышка радиатора отопителя: 1 - винт крепления крышки радиатора отопителя; 2 - крышка радиатора отопителя; 3 - радиатор отопителя
Установку радиатора производить в порядке обратном снятию.
Перед установкой подводящей и отводящей трубок, установить новые уплотнительные кольца.
Заполнить систему охлаждения двигателя охлаждающей жидкостью.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
