Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Снятие переднего сидения.
Отжать рычаг 3, рисунок 8-1, вверх и передвинуть сиденье 2 в крайнее заднее положение.

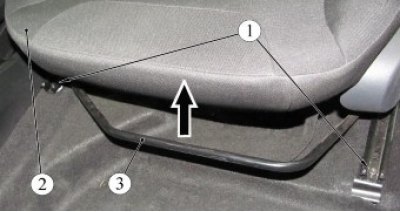

Рисунок 8-1 - Переднее крепление салазок: 1 - болт переднего крепления салазок; 2 - сиденье переднее; 3 - рычаг механизма перемещения переднего сиденья
Отвернуть два болта 1 крепления салазок (головка сменная Torx Т40, вороток).
Отжать рычаг и передвинуть сиденье в крайнее переднее положение.
Отвернуть два задних болта 1, рисунок 8-2, крепления салазок, отсоединить колодки жгута проводов заднего от сидения, снять сиденье (головка сменная Torx Т40, вороток).

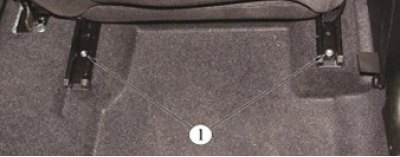

Рисунок 8-2 - Заднее крепление салазок: 1 - болт заднего крепления салазок
Снятие заднего сиденья.
Откинуть подушку 2, рисунок 8-3, заднего сидения вперед.
Рисунок 8-3 - Крепление подушки заднего сидения: 1 - кузов; 2 - подушка заднего сиденья; 3 - установочное отверстие кронштейна; 4 - кронштейн подушки
Извлечь кронштейн 4 подушки из установочного отверстия 3 в кузове 1, аналогичным образом извлечь из установочного отверстия второй кронштейн с другой стороны подушки.
Извлечь подушку заднего сидения из салона автомобиля.
Отвернуть болт 4, рисунок 8-4, крепления нижней точки левого 2 ремня безопасности (головка сменная 16, вороток).
Отвернуть болт 9 крепления кронштейна левой спинки 7 заднего сидения к полу кузова (головка сменная 16, вороток).
Отвернуть на несколько оборотов установочный болт 8 кронштейна левой спинки (головка сменная 17, вороток).

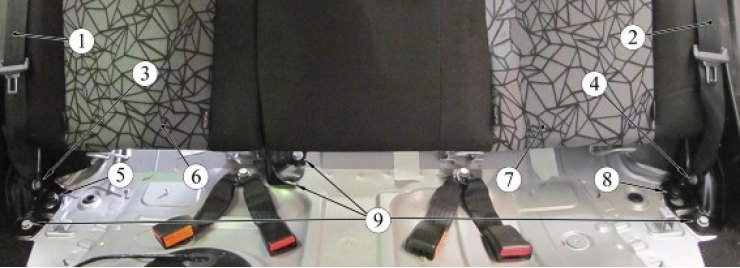

Рисунок 8-4 - Крепление спинки заднего сиденья: 1 - ремень безопасности задний правый; 2 - ремень безопасности задний левый; 3 - болт крепления нижней точки правого ремня безопасности; 4 - болт крепления нижней точки левого ремня безопасности; 5 - установочный болт кронштейна правой спинки заднего сидения; 6 - спинка заднего сидения правая; 7 - спинка заднего сидения левая; 8 - установочный болт кронштейна левой спинки заднего сидения; 9 - болт крепления кронштейнов спинок заднего сидения
Нажать на фиксатор складывания спинки, сдвинуть кронштейн спинки назад для вывода головки установочного болта через отверстие в кронштейне, снять спинку с оси 1, рисунок 8-5, кронштейна 3 правой спинки 2 и извлечь спинку из салона автомобиля.

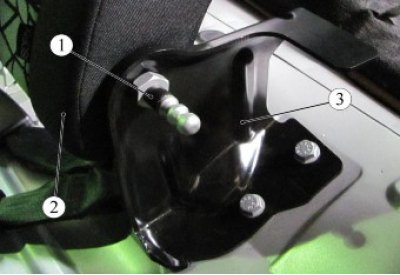

Рисунок 8-5 - Ось вращения левой спинки заднего сиденья: 1 - ось вращения левой спинки заднего сиденья; 2 - спинка заднего сиденья правая; 3 - кронштейн спинки заднего сиденья
Отвернуть болт 3, см. рисунок 8-4, крепления нижней точки правого 1 ремня безопасности (головка сменная 16, вороток).
Отвернуть три болта 9 крепления кронштейнов правой 6 спинки заднего сидения к полу кузова (головка сменная 16, вороток).
Отвернуть на несколько оборотов установочный болт 5 кронштейна спинки (головка сменная 17, вороток).
Нажать на фиксатор складывания спинки, сдвинуть кронштейн спинки назад для вывода головки установочного болта через отверстие в кронштейне, извлечь спинку из салона автомобиля.
Установить сиденье в порядке, обратном снятию.
При установке передних сидений нанести на трущиеся поверхности салазок смазку типа "Фиол-1". Норма расхода 10 г на одно сиденье.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
