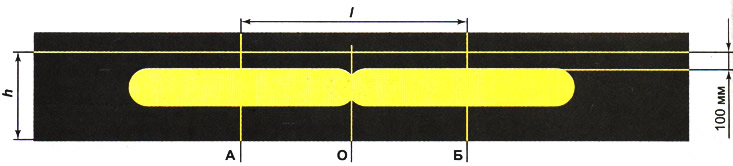

Схема разметки экрана для регулировки света противотуманных фар: А - вертикальная линия, обозначающая расположение лампы левой противотуманной фары; Б - вертикальная линия, обозначающая расположение лампы правой противотуманной фары; В - горизонтальная линия, обозначающая расположение ламп противотуманных фар; Г - линия, обозначающая высоту верхней горизонтальной границы света; О - осевая линия; l - расстояние между центрами ламп противотуманных фар, h - расстояние от поверхности площадки, на которой установлен автомобиль, до ламп противотуманных фар
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. При необходимости отмываем фары и вытираем насухо.
3. Устанавливаем полностью заправленный и укомплектованный (запасным колесом, инструментом, домкратом) автомобиль на ровной горизонтальной площадке перпендикулярно к выбранной вертикальной поверхности, так чтобы расстояние от нее до центра фары было 5 м. Можно установить перед автомобилем лист фанеры размером 2x1 м при соблюдении тех же условий.
4. Проверяем давление в шинах (см. «Проверка давления в шинах колес»), при необходимости доводим его до нормы.
5. Помощник усаживается на сиденье водителя (или укладываем груз), после чего энергично качаем автомобиль для самоустановки подвески.
6. Размечаем экран согласно рисунку.
Замечание. Необходимые замеры можно сделать с помощью рулетки.
7. Включаем противотуманные фары и закрываем правую листом картона.

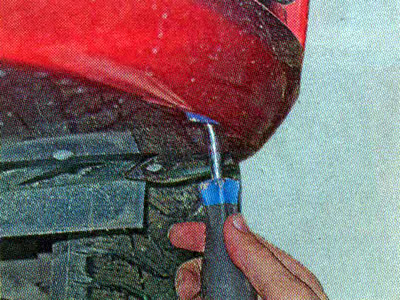

8. Через отверстие в бампере длинной крестовой отверткой...

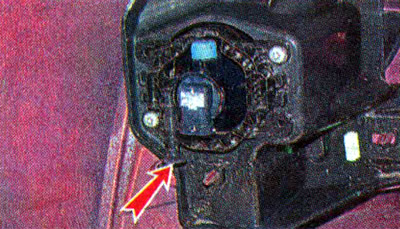

...вращаем винт левой фары, перемещая ее свет в вертикальной плоскости, и подводим его верхнюю горизонтальную границу к линии Г.
9. Аналогично проверяем и при необходимости регулируем правую противотуманную фару.
10. Если отрегулировать направление света не удается, проверьте установку фары и лампы, а может быть и бампера. Возможна неисправность самой противотуманной фары, в таком случае замените ее (см. «Противотуманная фара — снятие и установка»).
