- ровная горизонтальная площадка (желательно возле стены дома, забора или ворот);
- рулетка длиной 5 м;
- лист картона (чтобы прикрыть фару при регулировке).
Примечание. Регулировку желательно выполнять в темное время суток. Автомобиль должен быть в снаряженном состоянии (полностью заправлен и без дополнительного груза). Так как найти подходящую поверхность в качестве экрана непросто, проще для этого использовать фанерный щит размером 1x2 м с нанесенной на него разметкой. При этом необходимо подготовить упор или подставку, чтобы установить щит вертикально.
Последовательность выполнения
1. Устанавливаем автомобиль на ровную горизонтальную площадку перпендикулярно поверхности, выбранной в качестве экрана, и на расстоянии 5 м от нее.
2. Размечаем экран согласно рисунку.

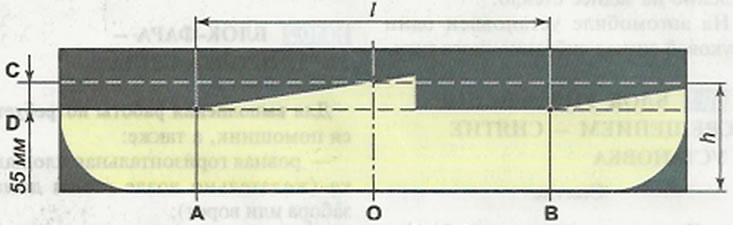

Схема разметки экрана для регулировки света блок-фар: А - вертикальная линия, обозначающая расположение центра лампы ближнего света левой блок-фары; В - вертикальная линия, обозначающая расположение лампы ближнего света правой блок-фары; С - горизонтальная линия, обозначающая расположение ламп ближнего/дальнего света фар; D - линия, обозначающая высоту подъема горизонтальной границы пучков света; О - осевая линия; l - расстояние между лампами ближнего света блок-фар; h - расстояние от поверхности площадки на которой установлен автомобиль до центра ламп ближнего света фар.
Оригинал доступен на этом ресурсе: LADAMAN.RU
Замечание. Необходимые замеры можно сделать с помощью рулетки.
3. Проверяем давление в шинах, при необходимости доводим его до нормы.
4. Поворачиваем ручку привода электрокорректора фар в положение 0, соответствующее минимальной загрузке автомобиля.
5. Помощник садится на сиденье водителя.
6. Включив ближний свет фар, закрываем листом картона одну из блок-фар, например правую.

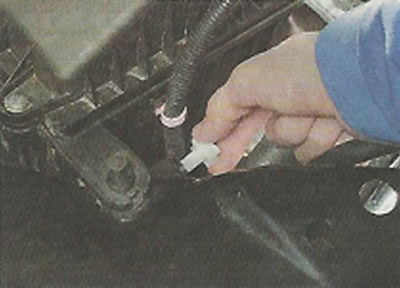

7. Вращая регулировочный винт 1 левой блок-фары, подводим горизонтальную линию пучка света к линии D на экране.

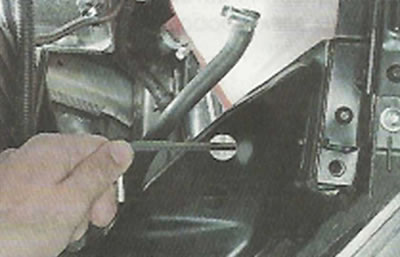

Затем через отверстие в панели кузова шестигранным ключом на 6 мм вращая регулировочный винт 2, совмещаем излом границы пучка света с линией А.
