Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять переднее колесо.
Поднять автомобиль на высоту, удобную для выполнения работ.
Очистить детали переднего тормоза (щетка металлическая).
Оригинал размещён на сайте [ladaman]
Снять колодки переднего тормоза.
Дополнительно для автомобилей LADA LARGUS R90 с двигателем К7М отвернуть и извлечь болт крепления верхнего направляющего пальца и подвесить суппорт к пружине передней подвески (ключ гаечный 17, головка сменная 13, ключ трещоточный, крючок технологический).
Отвернуть два болта 1, рисунок 10-1, крепления направляющей переднего тормоза к поворотному кулаку, извлечь болты и снять направляющую 2 (головка сменная 18, удлинитель и вороток).

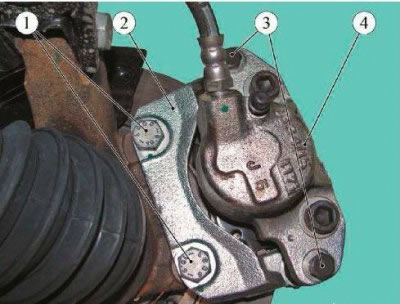

Рисунок 10-1 - Снятие направляющей переднего тормоза: 1 - болты крепления направляющей; 2 - направляющая переднего тормоза; 3 - болты крепления направляющих пальцев; 4 - суппорт
Установка
Внимание. После снятия болты 1, рисунок 10-1, крепления направляющей к поворотному кулаку подлежат обязательной замене, так как фиксация болтов осуществляется клеевым составом, наносимым на резьбовую поверхность болтов. Повторное использование болтов не допускается.
Установить на поворотный кулак направляющую переднего тормоза и закрепить ее новыми болтами крепления, предварительно на резьбовую поверхность болтов нанести "ВЫСОКОПРОЧНЫЙ КОНТРОВОЧНЫЙ СОСТАВ" в количестве 1 г на каждый болт. Момент затяжки болтов 105 Нм (10,5 кгс·м) (головка сменная 18, удлинитель, вороток, ключ моментный, "ВЫСОКОПРОЧНЫЙ КОНТРОВОЧНЫЙ СОСТАВ" номер для запчастей 77 11 230 112).
Внимание. После снятия болты 3 крепления направляющих пальцев подлежат обязательной замене, так как фиксация болтов осуществляется клеевым составом, наносимым на резьбовую поверхность болтов. Повторное использование болтов не допускается.
Установить колодки переднего тормоза.
Дополнительно для автомобилей LADA LARGUS R90 с двигателем К7М завернуть болт крепления верхнего направляющего пальца, предварительно на резьбовую часть болта нанести клеевой состав "FRENETANCHE" в количестве 1 г. Момент затяжки болта 34 Н·м (3,4 кгс·м) (ключ гаечный 17, головка сменная 13, ключ трещоточный, ключ моментный, клей "FRENETANCHE" номер для запчастей 77 11 236 471).
Установить переднее колесо.
Проверить эффективность рабочей тормозной системы.
