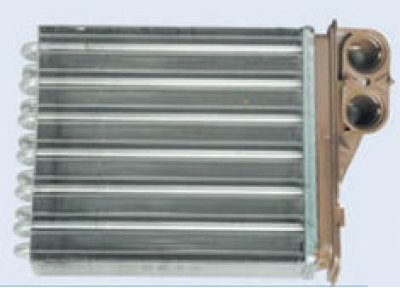

По радиатору циркулирует охлаждающая жидкость. Воздух проходит либо сквозь радиатор, любо мимо него, в зависимости от того какую температура воздуха выставить на регуляторе.
В случае течи охлаждающей жидкости из радиатора печки, его следует заменить.
Снятие
Слить охлаждающую жидкость (см. тут).
Снять козырек, комбинацию приборов и центральную накладку туннеля пола (см. тут).

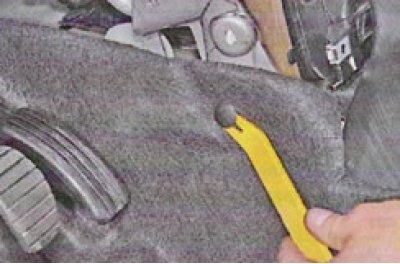

Снимите пистон и отогните край коврового покрытия.
Отвернуть два болта 1, рисунок 14-1, крепления усилителя 2 поперечины панели приборов к основанию кузова (головка сменная 13, вороток).

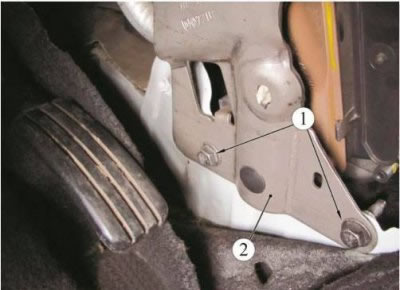

Рисунок 14-1 - Нижнее крепление усилителя поперечины панели приборов: 1 - болт крепления усилителя поперечины панели приборов; 2 - усилитель поперечины панели приборов
Отвернуть две гайки 1, рисунок 14-2, верхнего крепления усилителя 2 поперечины через окно в панели приборов, отсоединить колодку 3 жгута проводов и снять усилитель 2. (головка сменная 13, вороток).

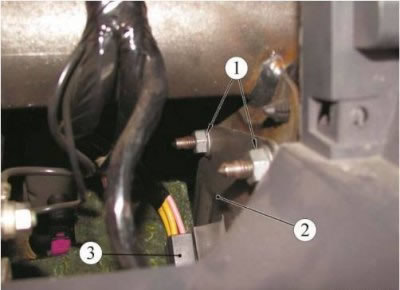

Рисунок 14-2 - Верхнее крепление усилителя поперечины панели приборов: 1 - гайка крепления усилителя поперечины панели приборов; 2 - усилитель поперечины панели приборов; 3 - колодка жгута проводов
Отвернуть винт крепления прижимной пластины патрубков 3, рисунок 14-3, (головка сменная Torx Т20, удлинитель, вороток)...

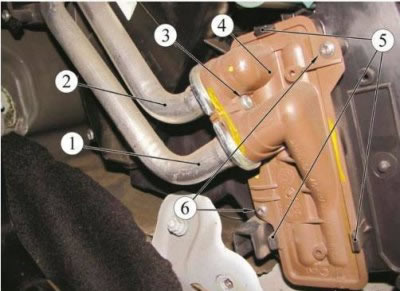

Рисунок 14-3 - Радиатор системы отопления: 1 - патрубок отводящий радиатора системы отопления; 2 - патрубок подводящий радиатора системы отопления; 3 - винт крепления подводящего и отводящего патрубков; 4 - радиатор системы отопления; 5 - фиксатор; 6 - винт крепления радиатора системы отопления

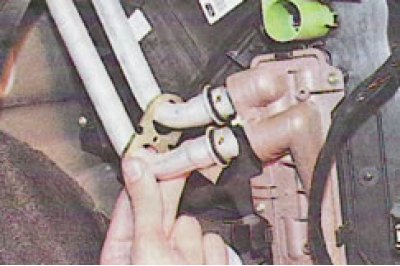

... и отсоединить патрубки подводящий 2 и отводящий 1 от радиатора отопителя.
Из патрубков и радиатора могут вытекать остатки охлаждающей жидкости. Примите меры, предотвращающие загрязнение ею коврика пола.

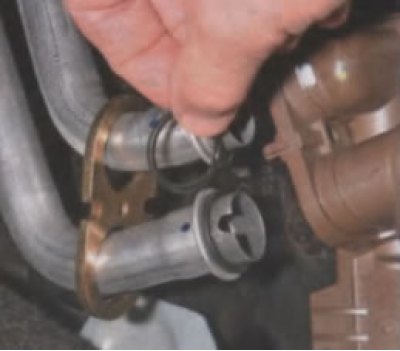

Патрубки уплотнены резиновыми кольцами. При установке радиатора обязательно замените кольца.

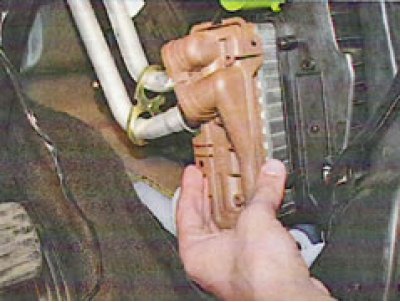

Отвернуть два винта 6, отжать три фиксатора 5 и извлечь радиатор из корпуса отопителя (головка сменная Torx Т20, удлинитель, вороток).
Установка
Установку радиатора отопления производить в порядке обратном снятию, при этом установить на патрубки системы отопления новые уплотнительные кольца.
