Цепь заряда аккумуляторной батареи (за исключением обмотки возбуждения), цепи зажигания и пуска двигателя не защищены плавкими предохранителями.
Прежде чем заменить перегоревший предохранитель, следует выяснить причину перегорания предохранителя и устранить ее. При поисках неисправностей рекомендуется просмотреть цепи (табл. 9.3), которые защищены данным предохранителем.
Замена предохранителей и реле в монтажном блоке

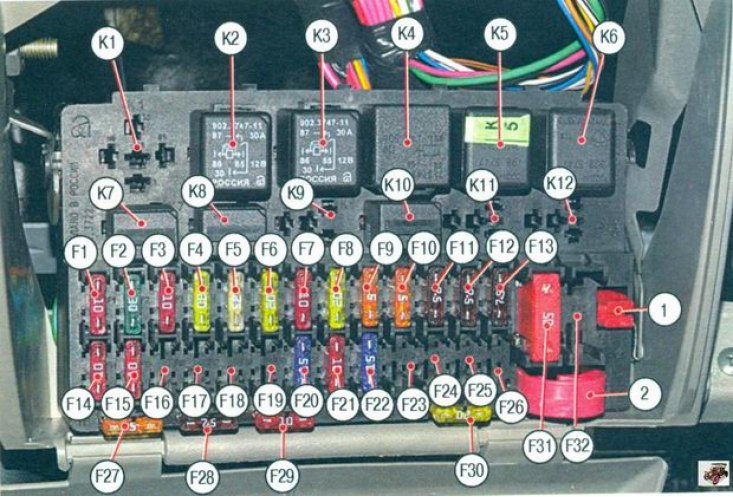

Расположение реле и предохранителей в монтажном блоке:
- К1 - место для установки реле омывателя фар;
- К2 - реле включения цепи стеклоподъемников;
- КЗ - реле включения стартера;
- К4 - дополнительное реле (реле включения зажигания);
- К5 - реле включения указателей поворота и аварийной сигнализации;
- К6 - реле включения омывателя и очистителя ветрового стекла;
- К7 - реле включения дальнего света фар;
- К8 - реле включения звукового сигнала;
- К9 - реле включения передних противотуманных фар;
- К10 - реле включения обогрева заднего стекла;
- К11 - реле включения цепи подогрева передних сидений;
- К12 - место для резервного реле;
- F1-F32 - плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 9.3)
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей.
Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2 (см. фото).

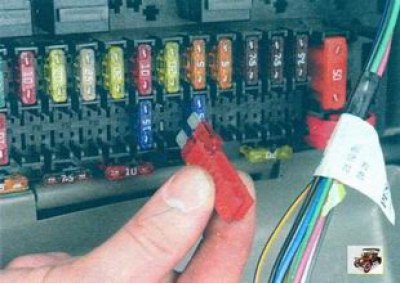

1. Откройте крышку монтажного блока, преодолевая сопротивление фиксаторов, зацепите пинцетом предохранитель и извлеките его из контактного разъема.

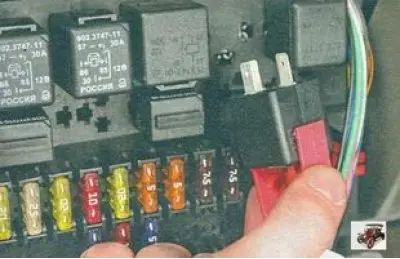

2. Установите в контактный разъем предохранитель того же номинала, что и снятый.
3. Аналогичным образом извлеките пинцетом реле.
4. Установите реле того же типа, что и снятое.
Монтажный блок
Таблица 9.3. Цепи, защищаемые плавкими предохранителями штыревого типа
| № предохранителя | Сила тока, А | Защищаемые цепи |
| F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 Ft 1 F12 F13 F14 F15 F16, F17 F18 F19 F20 F21 F22 F23 F24 F25 F26 F27 F28 F29 F30 F31 F32 | 10 30 10 20 25 20 10 20 5 5 7,5 7,5 7,5 10 10 10 15 10 15 10 15 — — — — — — — — 50 — | Блок управления иммобилайзером, выключатель аварийной сигнализации, комбинация приборов Электростеклоподъемники Выключатель аварийной сигнализации Стеклоочиститель Отопитель, блок управления электроусилителем Звуковой сигнал Комбинация приборов, освещение салона Обогрев заднего стекла Габаритный огонь (правый борт) Габаритный огонь (левый борт) Елок управления иммобилайзером Ближний свет (правый борт) Ближний свет (левый борт) Дальний свет (правый борт) Дальний свет (левый борт) Противотуманные фары Обогрев сидений АБС Прикуриватель Блокировка заднего хода Блок управления электропакетом Резервное место для предохранителя То же » » » » » » Блок управления электроусилителем Резервное место для предохранителя |
