Прилад звуковий сигнальний — зняття та встановлення (Largus 1)

Примітка. каталожні номери звукових сигналів див. тут.

Залежно від комплектації на Lada Largus можуть встановлюватися як один, так і два звукові сигнали різної тональності. Звукові сигнали знаходяться за переднім бампером зліва та справа. Якщо на автомобілі встановлено лише один сигнал, він розташований з правого боку (високий тон). Якщо сигналу два, то праворуч встановлено низькотональний, а ліворуч – високотональний.



Сигнали високого та низького тону відрізняються маркуванням. Сигнал високого тону позначений буквою "H" (hight), а сигнал низького тону - буквою "L" (low).

Зняття

Встановити автомобіль на робоче місце, загальмувати гальмом стоянки, вимкнути запалювання. Підняти капот, від'єднати клему дроту "маси" від акумуляторної батареї (ключ гайковий "на 10").

Примітка. Щоб зняти звукові сигнали, можна або зняти передній бампер (дещо довше за часом, але працювати зручніше), або знімати лише передні підкрилки. Для зняття бампера в будь-якому випадку потрібно знімати підкрилки, тому слід з них почати, а потім визначитися в конкретному випадку - чи потрібно знімати бампер. Кріплення на різних автомобілях можуть трохи відрізнятися. Практика показує, що для зняття лівого сигналу разом з кронштейном потрібно знімати бампер, а для правого - не потрібно.

Зняти підкрилки та передній бампер (див. тут).

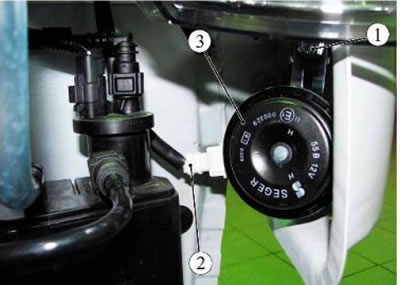

Від'єднати колодку 2, малюнок 9-1, джгута проводів переднього від звукового приладу сигнального.



Відвернути болт 1 кріплення приладу 3 звукового сигнального до кузова автомобіля (ключ гайковий "на 13").

Зняти звуковий прилад у зборі з планкою.

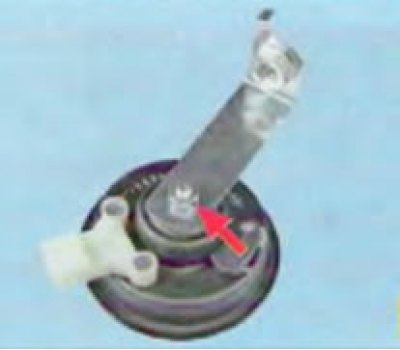

За потреби відверніть гайку кронштейна та зніміть її з сигналу.

Встановлення

Встановлення приладу звукового сигнального виконувати в порядку зворотного зняття.

Момент затягування болта кріплення 21 Н·м (2,1 кгс·м) (головка змінна 13, подовжувач, ключ моментний).

Встановити передній бампер.
