Зняття
Встановити автомобіль на робоче місце, загальмувати гальмом стоянки, вимкнути запалювання. Підняти капот, від'єднати клему дроту "маси" від акумуляторної батареї (ключ гайковий "на 10").
Плафон освітлення салону
Відкрити передні двері автомобіля.
Зняти розсіювач 2, рисунок 12-1 (викрутка плоска).
Віджати фіксатор 2, малюнок 12-2, і витягти плафон освітлення салону з даху оббивки автомобіля.

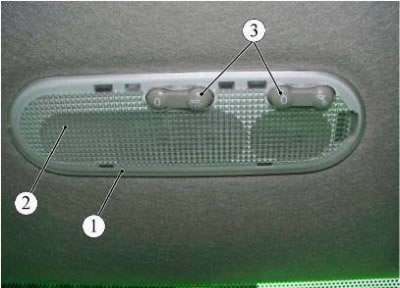

Малюнок 12-1 - Плафон освітлення салону: 1 - корпус плафона освітлення салону; 2 - розсіювач; 3 - вимикач

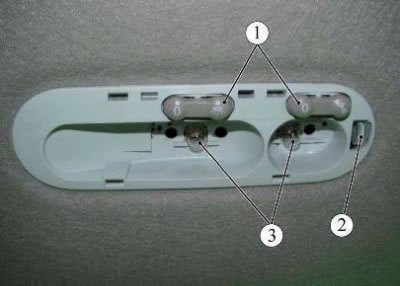

Малюнок 12-2 - Зняття плафона освітлення салону: 1 - вимикач; 2 - фіксатор; 3 - лампа
Від'єднати колодку 1, малюнок 12-3, джгута проводів приладів панелі від плафона освітлення салону.

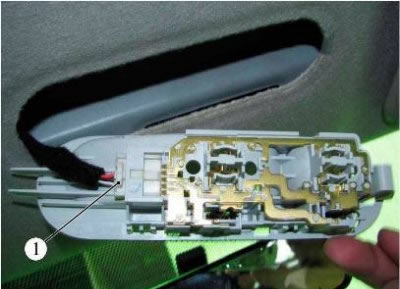

Малюнок 12-3 - Від'єднання колодки джгута проводів переднього: 1 - колодка джгута проводів переднього до плафона освітлення салону
Для заміни лампи 3, малюнок 12-2, потягнути її на себе і витягти з корпусу 1, 12-1, плафона освітлення салону.
Примітка: Для заміни використовуйте лише сертифіковану лампу W5W.
(Текст статті запозичений із сайту: «Ladaman.ru»)
Плафон освітлення вантажного відділення (для автомобіля фургон)
Зняти розсіювач 2, рисунок 12-4 (викрутка плоска).

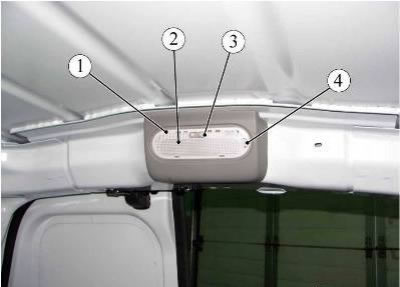

Малюнок 12-4 - Плафон освітлення вантажного відділення: 1 - корпус плафона освітлення вантажного відділення; 2 - розсіювач; 3 - вимикач; 4 - фіксатор
Віджати фіксатор 4 і витягти плафон освітлення вантажного відділення з оббивки кузова автомобіля.
Від'єднати колодку джгута дротів від плафона освітлення вантажного відділення та зняти плафон освітлення салону.
Для заміни лампи потягнути її на себе та витягти з корпусу плафона освітлення вантажного відділення.
Примітка: Для заміни використовуйте лише сертифіковану лампу W5W.
Встановлення
Встановлення лампи та плафона освітлення салону та плафона освітлення вантажного відділення виконувати в порядку зворотного зняття.
