Зняття
Встановіть автомобіль на робоче місце. Підняти капот, від'єднати клему дроту "маси" від акумуляторної батареї.
Зняти ковпачок з головки болта 1, малюнок 19-1, верхньої точки кріплення ременя безпеки на центральній стійці та відвернути болт (викрутка плоска, головка змінна 17, комір).

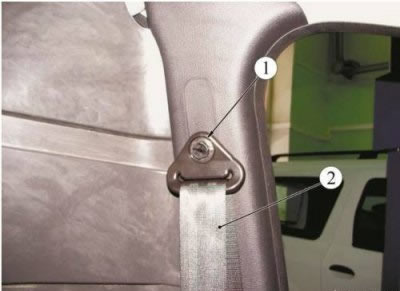

Малюнок 19-1 - Верхня точка кріплення ременя безпеки: 1 - болт верхньої точки кріплення ременя безпеки; 2 - ремінь безпеки
Відвернути гвинт 1, малюнок 19-2, і, подолавши опір фіксаторів, зняти облицювання 2 центральної стійки ліву, аналогічно зняти праве облицювання (головка змінна Torx Т20, комір).

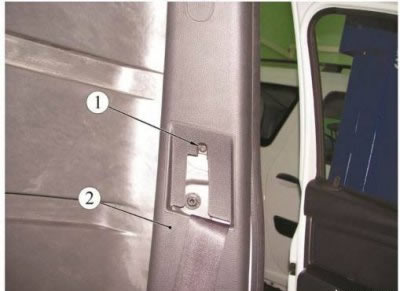

Малюнок 19-2 - Кріплення облицювання центральної стійки: 1 - гвинт кріплення облицювання центральної стійки; 2 - облицювання центральної стійки
Відвернути по чотири гвинти 1, малюнок 19-3, кріплення перегородки 2 ліворуч і праворуч (головка змінна 13, комір).

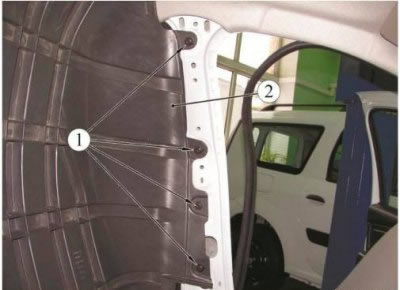

Малюнок 19-3 - Кріплення перегородки до стійки: 1 - гвинт кріплення перегородки; 2 - перегородка
Відвернути чотири гвинта 1, малюнок 19-4, верхнього кріплення перегородки до кузова, п'ять гвинтів 4 нижнього кріплення перегородки до кузова, п'ять гайок 2 і зняти спочатку праву 3, потім ліву частину 5 перегородки (головка змінна 13, подовжувач, комір).

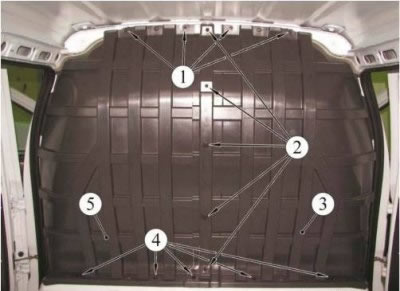

Малюнок 19-4 - Кріплення перегородки: 1 - гвинт верхнього кріплення перегородки до кузова; 2 - гайка; 3 - права частина перегородки; 4 - гвинт нижнього кріплення перегородки до кузова; 5 - ліва частина перегородки
Встановлення
Установку знятих деталей проводити у порядку зворотного зняття.
