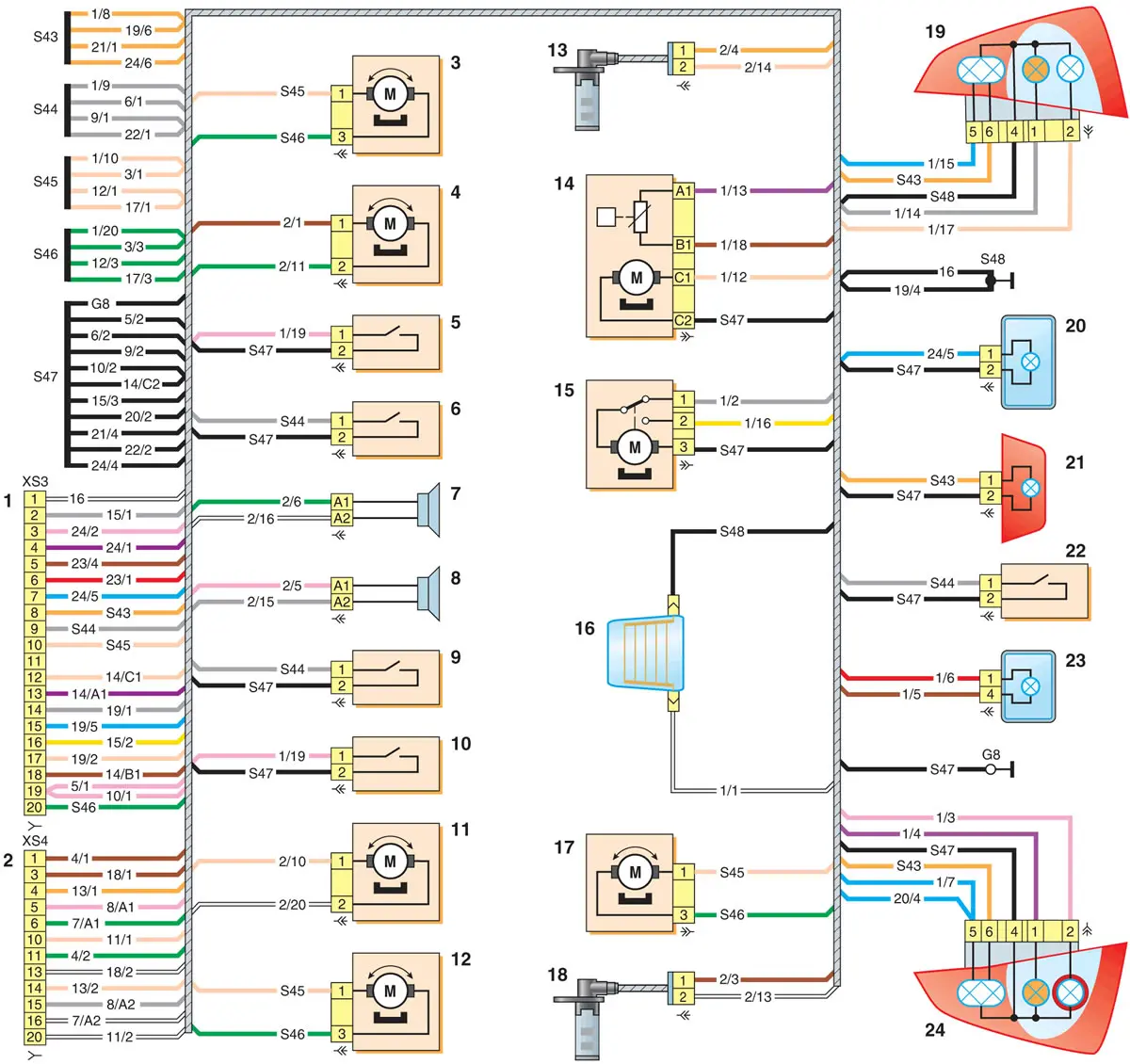

Dijagram ožičenja stražnjeg kabelskog svežnja (Largus 1)

1,2 - jastučići koji se spajaju na prednji kabelski svežanj karoserije; 3 - električni pogon brave desnih stražnjih vrata; 4 - podizač prozora na desnim stražnjim vratima; 5 - granični prekidač za lampicu unutarnjeg svjetla blizu desnih prednjih vrata; 6 - granični prekidač za lampicu unutarnjeg svjetla blizu stražnjih desnih vrata; 7 - desni stražnji zvučnik; 8 - lijevi stražnji zvučnik; 9 - granični prekidač za lampicu unutarnjeg svjetla blizu stražnjih lijevih vrata; 10 - granični prekidač za lampicu unutarnjeg svjetla blizu lijevih prednjih vrata; 11 - podizač prozora, lijeva stražnja vrata; 12 - Električni pogon brave lijevih stražnjih vrata; 13 - Senzor brzine desnog stražnjeg kotača; 14 - modul goriva; 15 - Sredstvo za čišćenje stakla prtljažnika; 16 - grijaći element za staklo vrata prtljažnika; 17 - Električni pogon brave vrata prtljažnika; 18 - Senzor brzine lijevog stražnjeg kotača; 19 - desno stražnje svjetlo; 20 - Svjetlo registarske pločice; 21 - dodatni signal kočnice; 22 - graničnik svjetla prtljažnika; 23 - Svjetlo prtljažnika; 24 - lijevo stražnje svjetlo
