Ларгус 1 (2012-2023)

Размяшчэнне джгутоў праводкі аўтамабіля

0

Тлумачэнні да нумароў электрычных прыбораў прыведзены тут (лічбы) і тут (літары-лічбы).

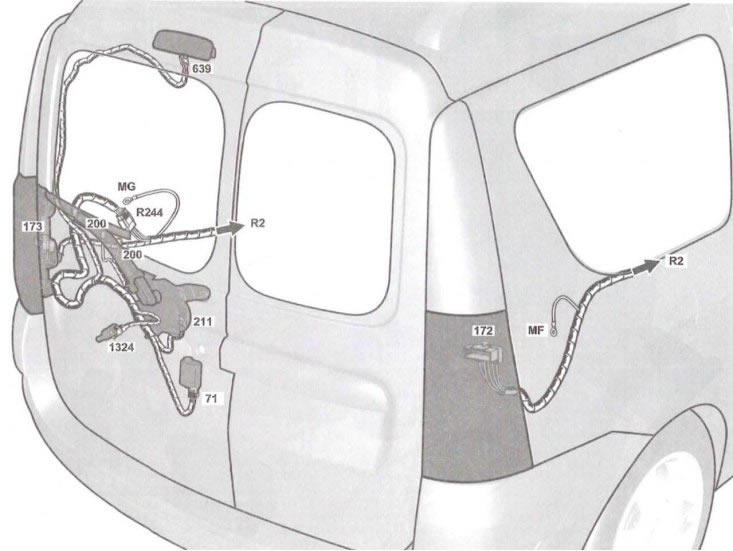

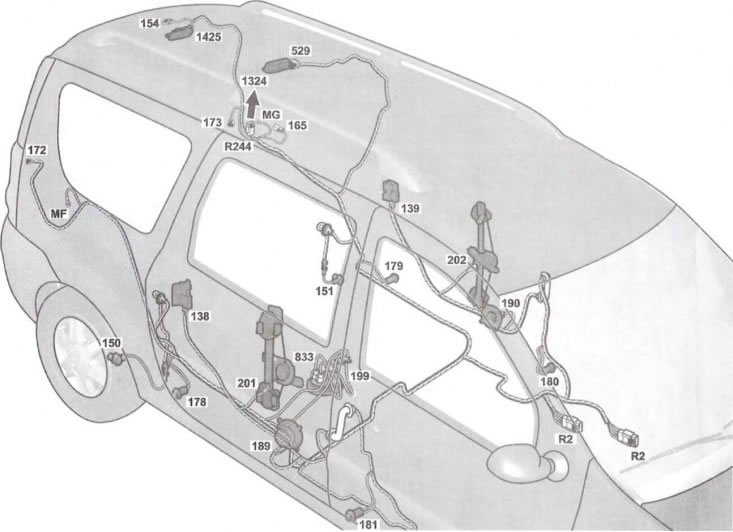

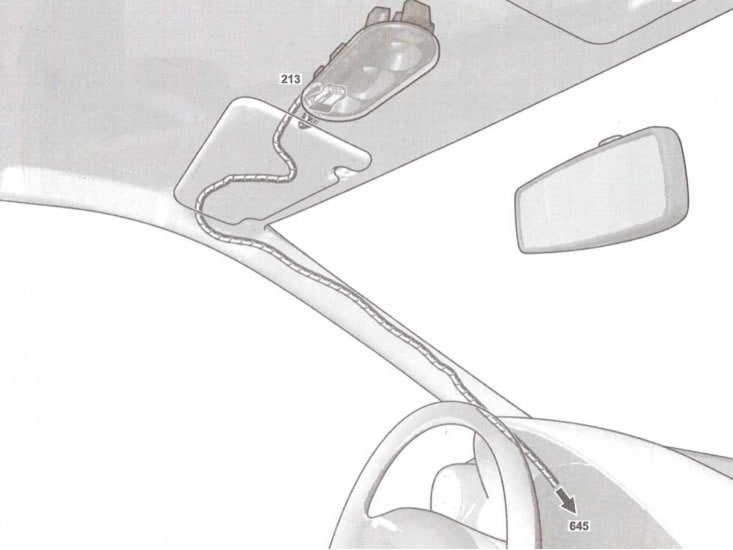

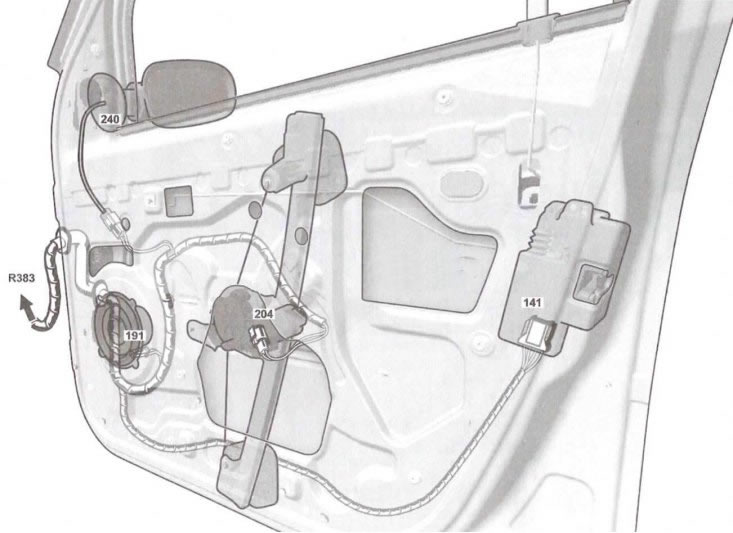

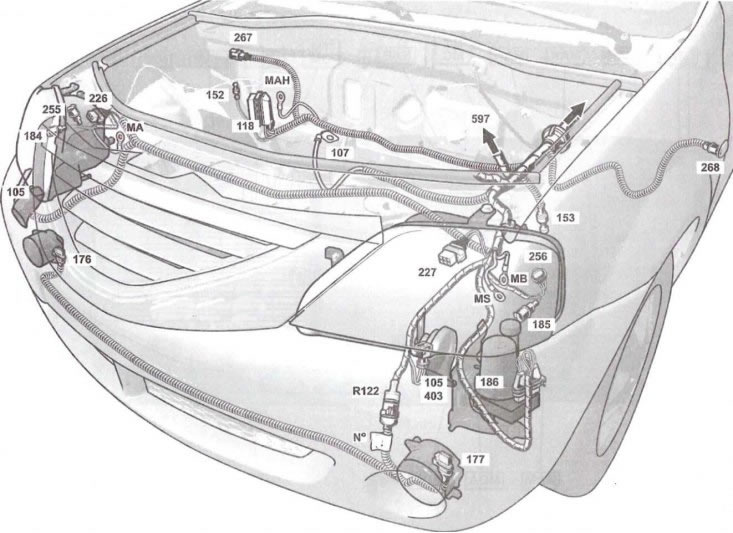

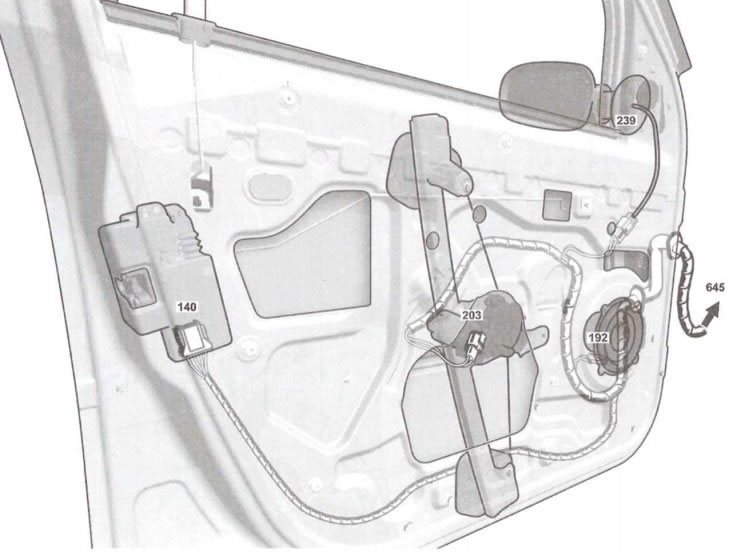

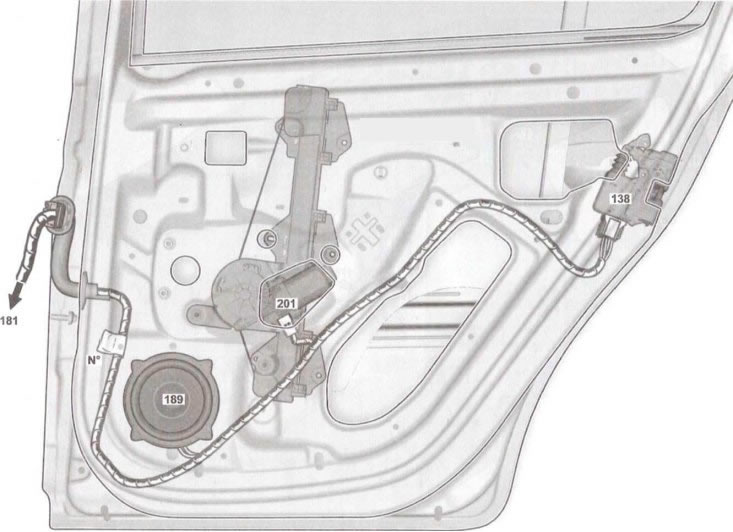

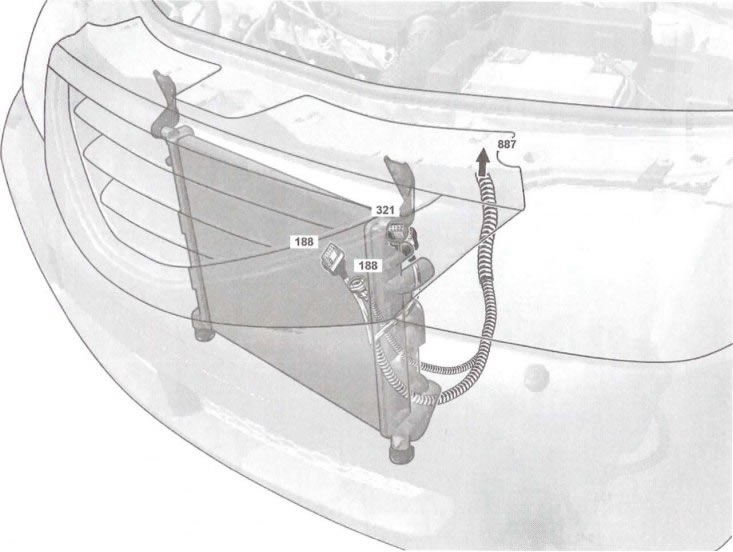

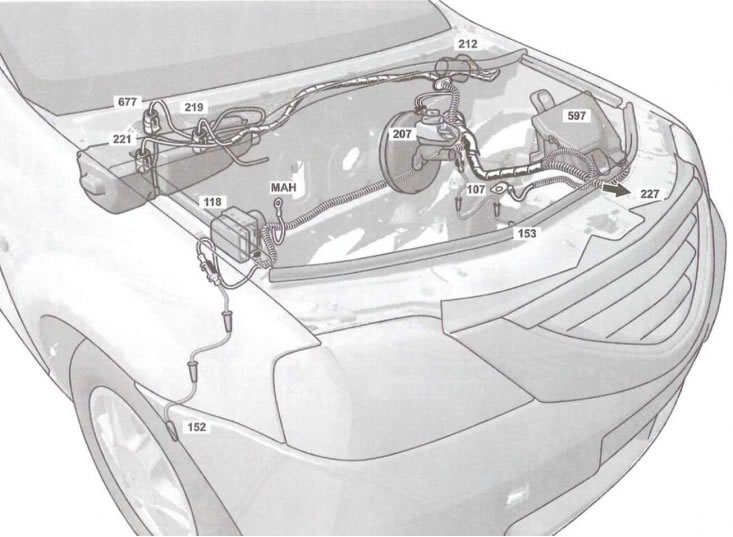

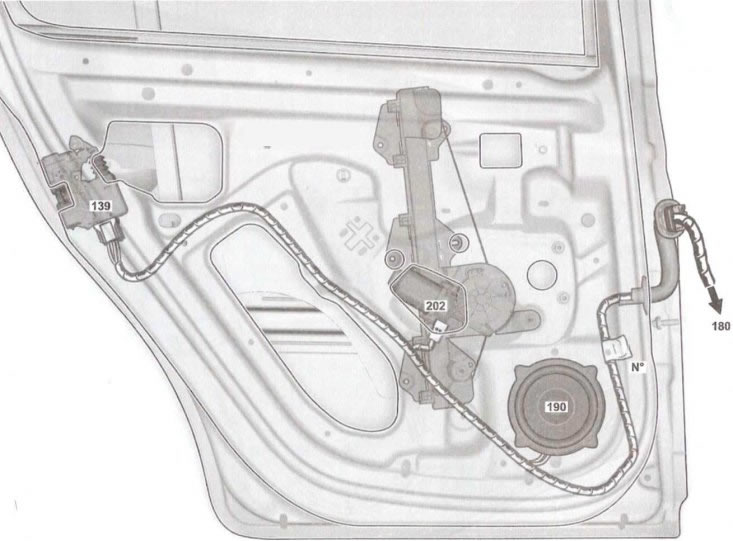

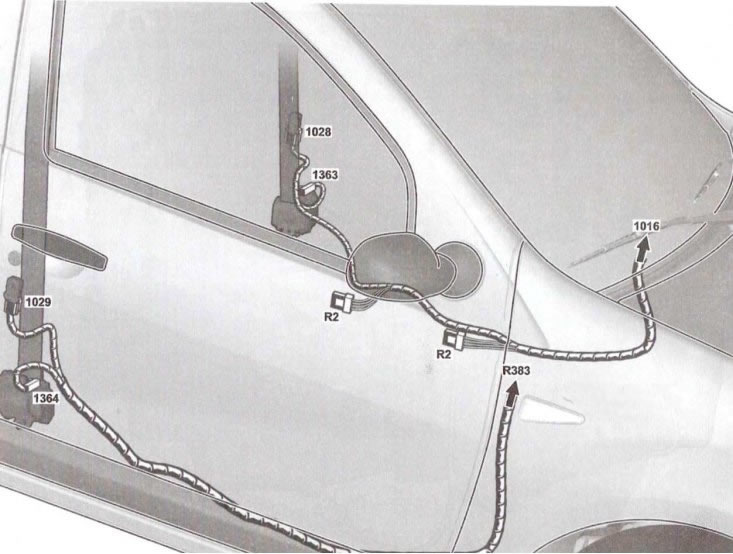

Размяшчэнне элементаў электраабсталявання джгутоў правадоў

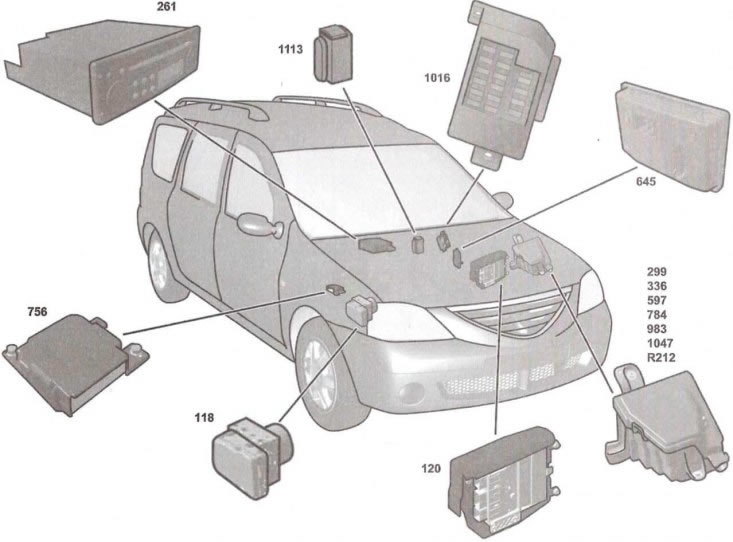

Электронныя блокі кіравання і мантажныя блокі

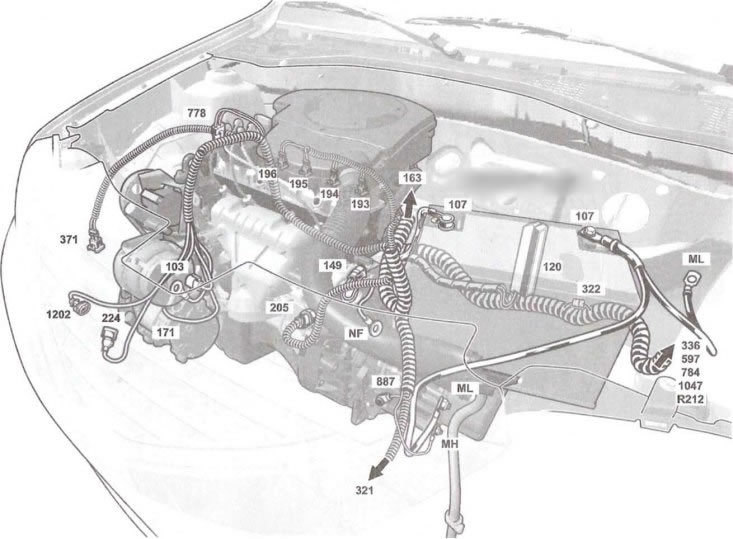

Размяшчэнне джгута правадоў сістэмы запальвання

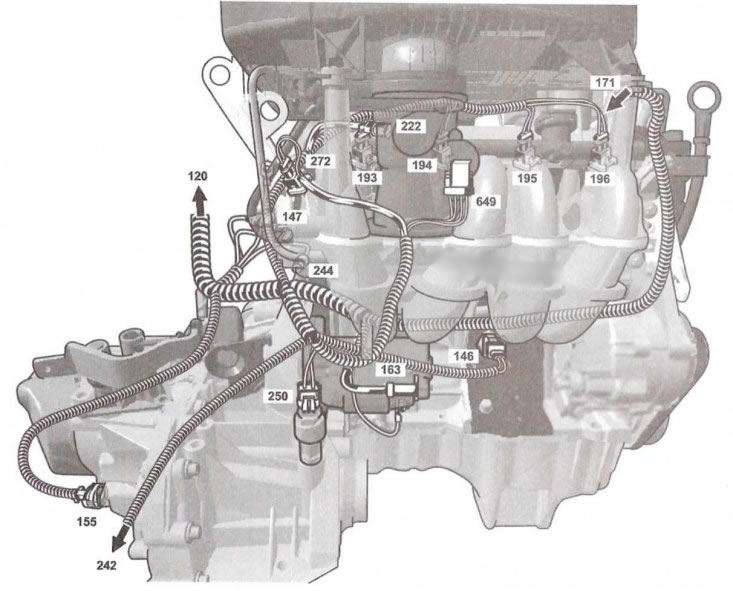

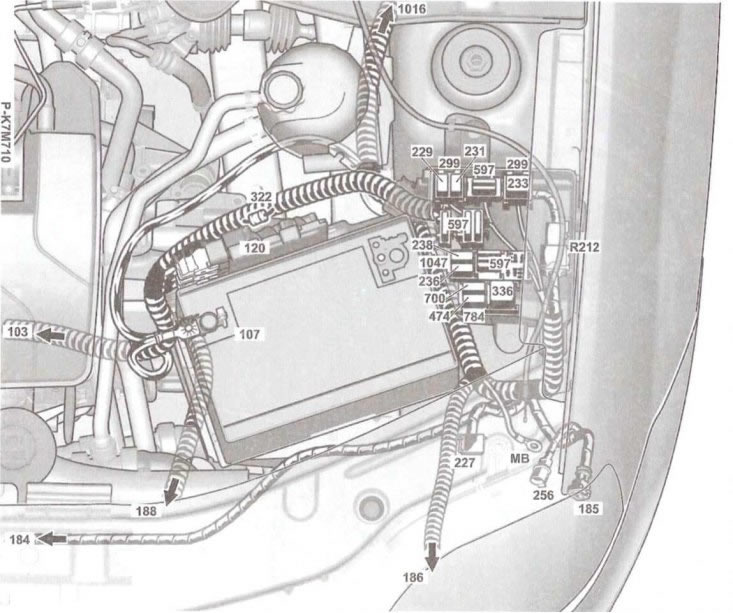

K7M

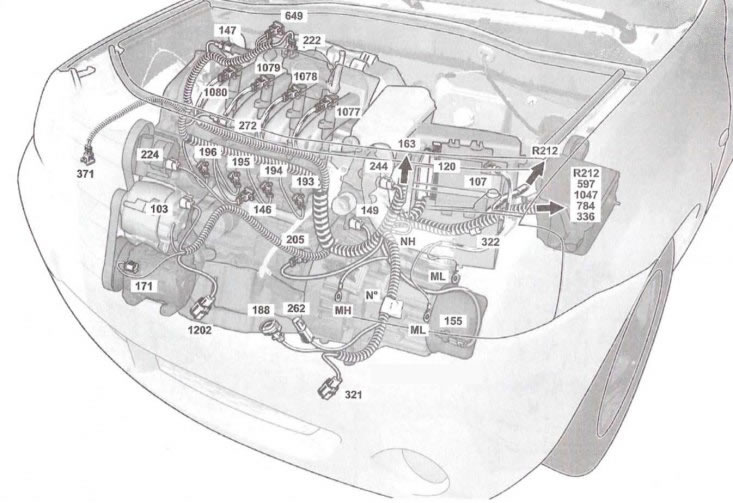

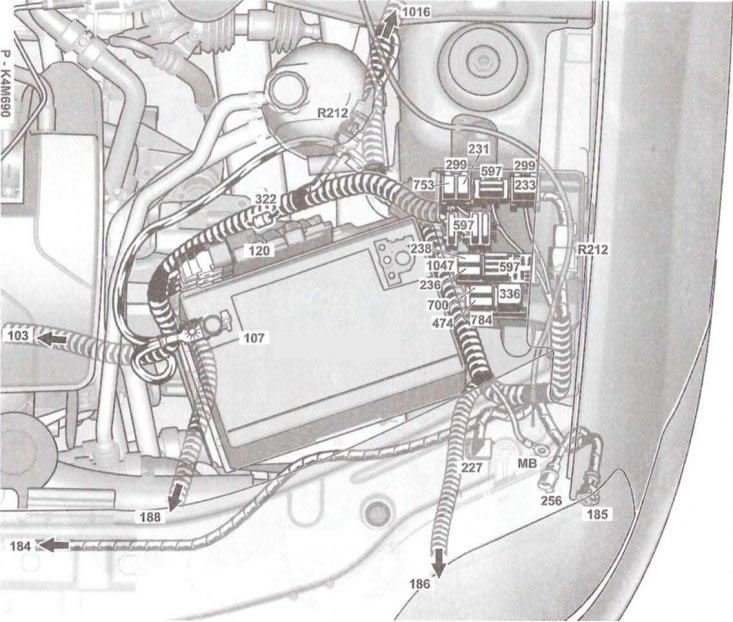

K4M

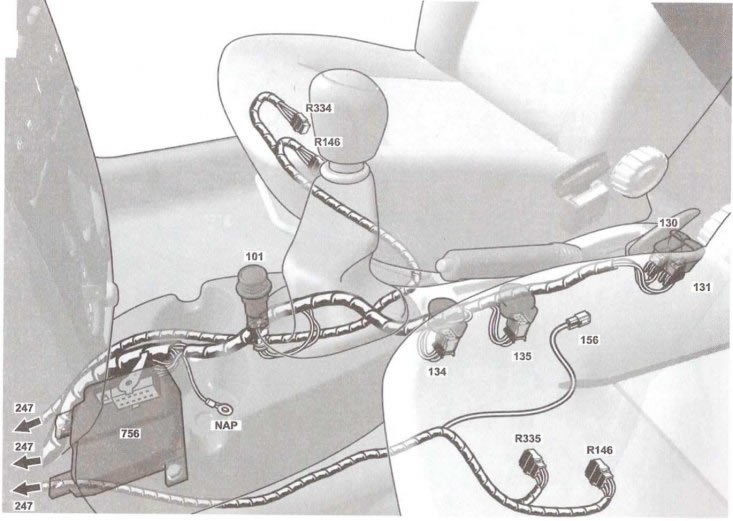

Размяшчэнне джгута правадоў панэлі прыбораў

Гэты артыкул даступны на рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай

◀ Папярэдняя

Лада Ларгус 1: Электрычныя схемы

Наступная ▶

Пералік і малюнкі месцаў злучэнняў з масай

Пералік прыбораў, пазначаных на схемах лічбамі
Пералік злучэнняў і электрычных ланцугоў
Электрычная майстар-схема аўтамабіля з рухавіком ВАЗ-11189
Электрычная майстар-схема аўтамабіля з рухавіком ВАЗ-21129
Сістэма кіравання рухавіком К4М
Сістэма кіравання рухавіком К7М
Электрычная схема злучэнняў джгута правадоў 8-затамкавага рухавіка
Электрычная схема злучэнняў джгута правадоў 16-затамкавага рухавіка
Электрычная схема злучэнняў пярэдняга джгута праводкі
Электрычная схема злучэнняў задняга джгута праводкі
