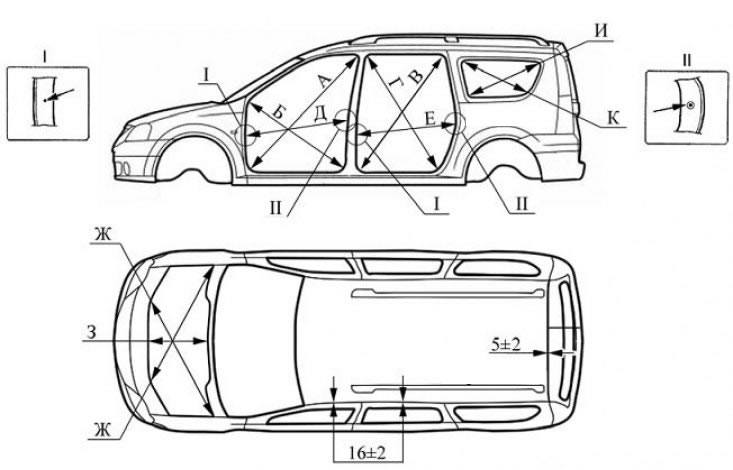

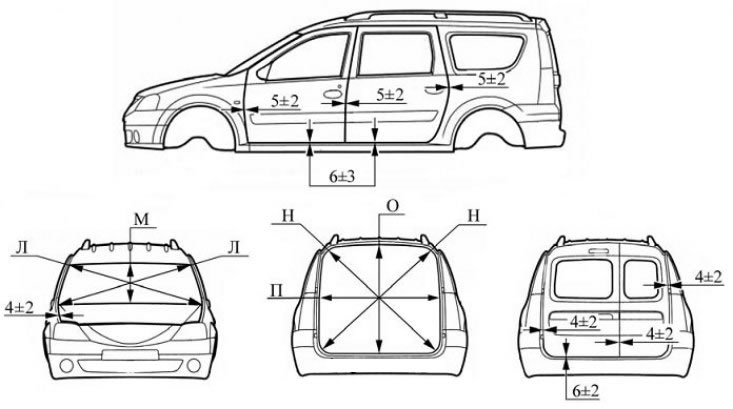

Памеры праёмаў і зазоры спалучаных дэталяў кузава Largus
| А | Б | У | Г | Д | Е | Ж | 3 |
| 1380 ± 5 | 930 ± 4 | 1280 ± 5 | 1155 ± 15 | 925 ± 5 | 975 ± 5 | 1110 ± 5 | 610 ± 3 |
| І | Да | Л | М | Н | Аб | П | |
| 795 ± 3 | 735 ± 3 | 1530 ± 5 | 800 ± 5 | 1380 ± 4 | 1030 ± 3 | 1140 ± 3 |

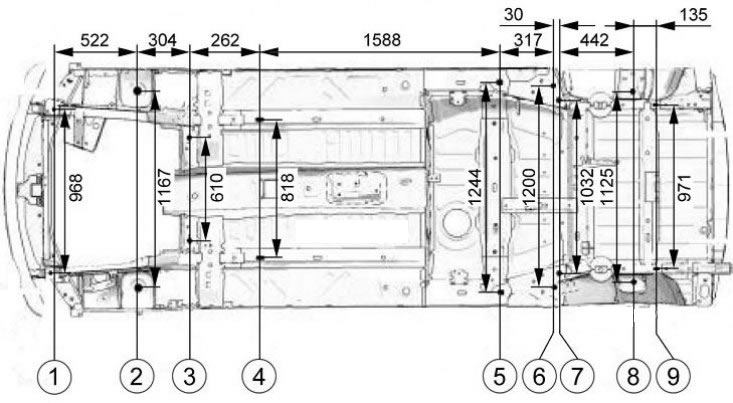

Кропкі мацавання падвесак на кузаве
1 - кропкі пярэдняга мацавання падрамніка; 2 - кропкі мацавання амартызатарнай стойкі; 3 - кропкі задняга мацавання падрамніка; 4 - накіроўвалыя адтуліны пярэдняга ланжэрана; 5 - перадпакоі накіравальныя задняга ланжэрана; 6 - накіроўвалыя адтуліны мацавання задняй падвескі; 7 - адтуліны мацавання задняй падвескі; 8 -адтуліны мацавання задняга амартызатара; 9 - заднія накіроўвалыя адтуліны задняга ланжэрана

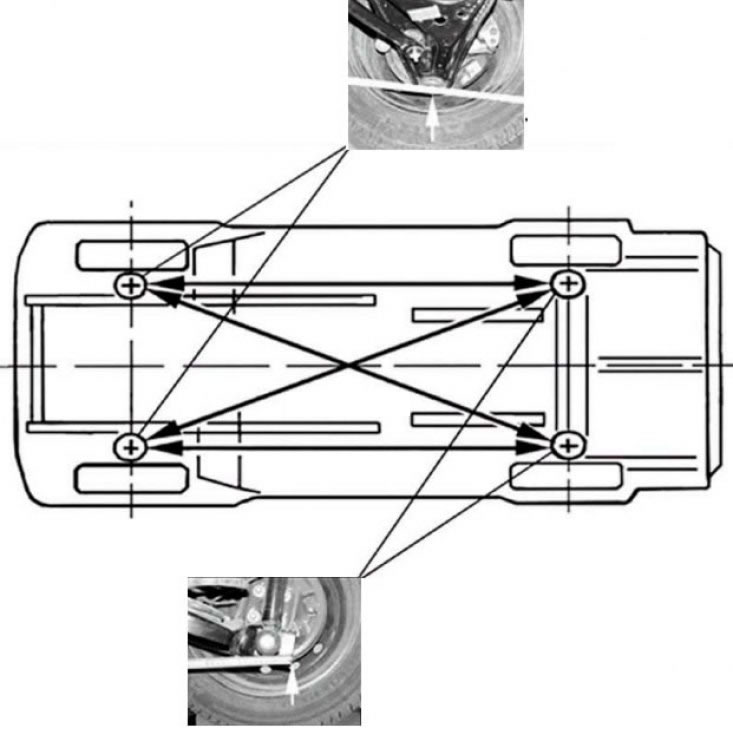

Схема замеру міжвосевых памераў
Перад:
- -1: (В1) - (G2) = (В2) - (G1)
- -2: (G1) - (С2) = (G2) - (С1)
Зад:
- -1: (G2) - (В1) = (G1) - (В2)
- -2:(B1) - (J2) = (B2) - (J1)

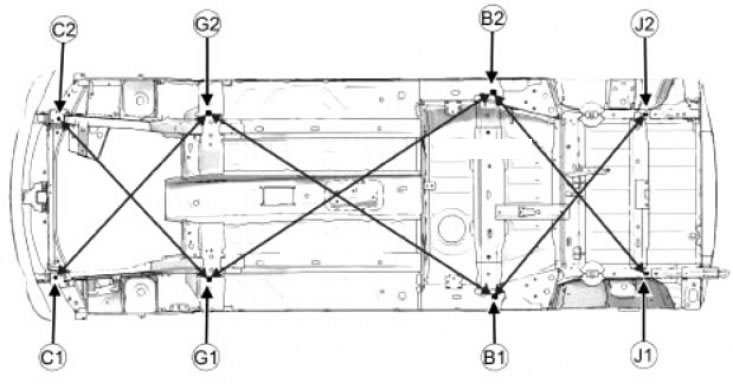

Кантрольныя кропкі

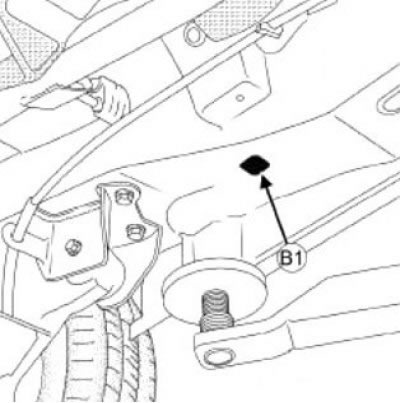

Кропка B1, B2

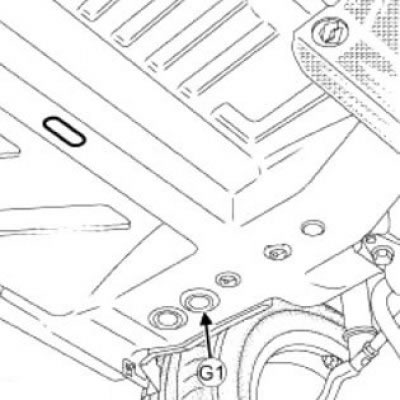

Кропка G1, G2

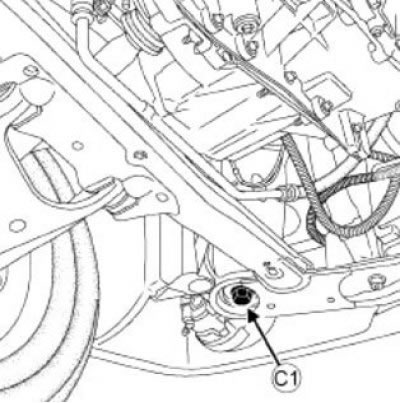

Кропка С1, С2

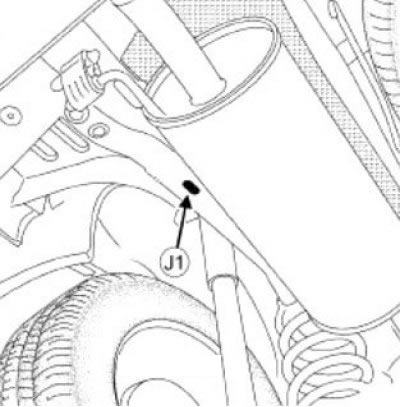

Кропка J1, J2
