Общие требования
Работы выполнять в соответствии с требованиями "Межотраслевых правил по охране труда на автомобильном транспорте" ПОТ РМ-027-2003 г. и инструкций по охране труда для слесарей, действующих на предприятии.
При выполнении работ допускается применять аттестованное оборудование и инструмент, функционально аналогичные указанным в технологических инструкциях, применение которых обеспечивает требуемую производительность, безопасность и качество работ.
Для обеспечения качественного ремонта применять рекомендованные материалы и оригинальные запасные части.
Идентификационные данные двигателя H4MK

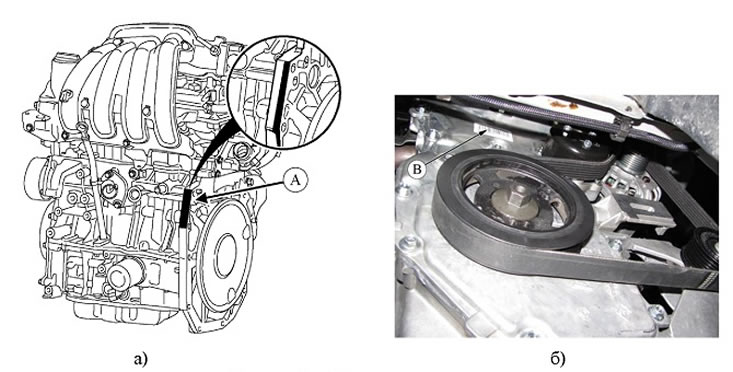

Идентификационные данные двигателя указаны: гравировкой (А), рисунок 1а, на блоке цилиндров, между стартером и маховиком, на соответствующей этикетке, на крышке привода ГРМ (B), рисунок 1б.
Рисунок 1 - Маркировка двигателя
Пояснения маркировки (А) приведены на рисунке 2.
Рисунок 2 - Пояснения маркировки (А) двигателя: 1 - модель двигателя: 2 - буква сертификации двигателя: 3 - индекс двигателя; 4 - заводской номер двигателя
Пояснения маркировки (В) приведены на рисунке 3.
Рисунок 3 - Пояснения маркировки (В) двигателя: 1 - модель двигателя; 2 - буква сертификации двигателя: 3 - индекс двигателя; 4 - складской номер двигателя в сборе; 5 - заводской номер
Технические характеристики двигателя приведены в таблице 1.
Таблица 1
| Модель двигателя | Индекс двигателя | Рабочий объем, см³ | Диаметр цилиндра, мм | Ход поршня, мм | Степень сжатия |
| H4Mk | 438 | 1598 | 78 | 83,6 | 10,7/1 |
