Внимание! Перед заменой лампы, убедитесь, что соответствующий сигнально-осветительный прибор выключен.
Блок-фары

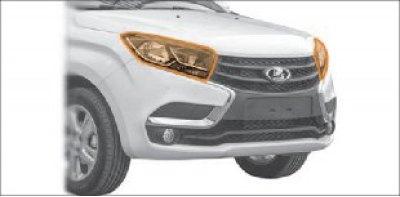

Рис. 8.11. блок-фары
Для снятия лампы ближнего света (Рис. 8.11) проделайте следующие действия:
- откройте капот и снимите крышку фары, повернув ее против часовой стрелки;
- отсоедините колодку проводов от лампы;
- выведите из пазов усики пружинного фиксатора;
- выньте лампу.
Работы по установке новой галогеновой лампы проводите в обратном порядке в перчатках, во избежание оставления следов на колбе лампы.
Для снятия лампы дальнего света проделайте следующие действия:
- снимите крышку, повернув ее против часовой стрелки;
- отсоедините колодку проводов от лампы;
- выведите из пазов усики пружинного фиксатора;
- выньте лампу.
Работы по установке новой галогеновой лампы проводите в обратном порядке в перчатках, во избежание оставления следов на колбе лампы.
Для снятия лампы указателя поворота проделайте следующие действия:
- поверните патрон против часовой стрелки и выньте его из посадочного места в сборе с лампой;
- выньте лампу из патрона поворотом против часовой стрелки. Установку новой лампы проводите в обратном порядке.
В качестве источников света дневного ходового огня и габаритного огня применены светоизлучающие диоды. В случае выхода из строя светодиодов блок-фара заменяется полностью на специализированной станции технического обслуживания.
Задние фонари
Внимание! Во время снятия или установки заднего фонаря не допускается прикладывать чрезмерные усилия и наносить удары по поверхности рассеивателя, т.к. это может привести к разрушению сварного шва и потере герметичности заднего фонаря.

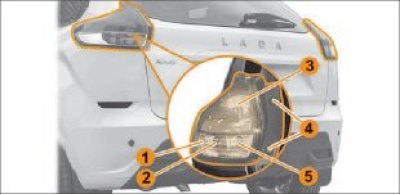

Рис. 8.12. задние фонари
Для замены лампы в заднем фонаре сначала необходимо снять сам фонарь, для этого (Рис. 8.12):
- откройте дверь задка, обеспечив доступ к самонарезающим винтам 4 и винту 7 (Рис. 8.13) крепления фонаря 1 (см. Рис. 8.12);
- открутите самонарезающие винты 4;
- открутите винт 7 (см. Рис. 8.13) из багажного отделения, для этого необходимо снять пластиковую обивку 6, потянув ее в направлении, указанном на рисунке;
- аккуратно снимите фонарь 1 (см. Рис. 8.12), потянув его на себя;
- отключите задний фонарь от бортовой сети автомобиля, отсоединив колодку.

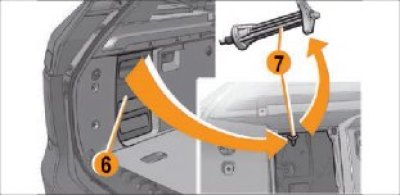

Рис. 8.13. Снятие обивки и винта
Для замены ламп заднего хода 5:
- поверните патрон против часовой стрелки и выньте его из посадочного места в сборе с лампой;
- извлеките лампу из патрона, потянув ее на себя;
- установку новой лампы проводите в обратном порядке.
Для замены ламп указателя поворота 2 и сигнала торможения/габаритного огня 3:
- поверните патрон против часовой стрелки и выньте его из посадочного места в сборе с лампой;
- извлеките лампу из патрона, повернув ее против часовой стрелки;
- установку новой лампы проводите в обратном порядке.
После замены ламп сборку и установку заднего фонаря проводите в обратном порядке.
Задний противотуманный фонарь

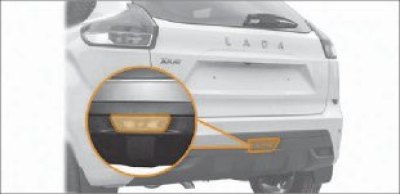

Рис. 8.14. задний противотуманный фонарь
Для замены лампы заднего противотуманного фонаря (Рис. 8.14):
- просуньте руку между бампером и кузовом в нижней части автомобиля и доберитесь до патрона;
- поверните патрон против часовой стрелки, выведите его из корпуса фонаря и вывесите на длину жгута проводов;
- извлеките лампу из патрона, потянув ее на себя.
После смены лампы установку патрона проводите в обратном порядке.
Если замена лампы в заднем противотуманном фонаре вызывает у Вас затруднение, обратитесь за помощью к дилеру LADA.
Боковой указатель поворота в зеркале заднего вида
Замену ламп бокового указателя поворота необходимо проводить при температуре окружающего воздуха не ниже +20°C.
Для замены лампы бокового указателя поворота:
- поверните зеркальный элемент в максимальное боковое положение как показано на рисунке 8.15;

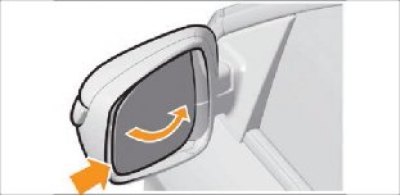

Рис. 8.15. зеркальный элемент в максимальном боковом положении
- через образовавшуюся щель аккуратно отщелкните зеркальный элемент и извлеките его из корпуса (Рис. 8.16);

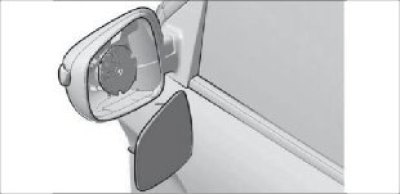

Рис. 8.16. Снятие зеркального элемента
- отсоедините два контакта от нагревательного элемента (Рис. 8.17);

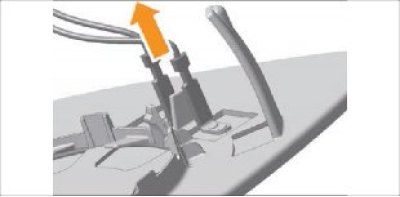

Рис. 8.17. Контакты нагревательного элемента
- снимите накладку зеркала, для этого аккуратно отверткой отщелкните 3 защелки (Рис. 8.18 и 8.19);

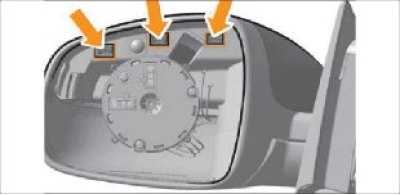

Рис. 8.18. защелки накладки зеркала

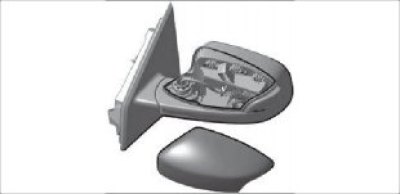

Рис. 8.19. Снятие накладки зеркала
- извлеките патрон из его посадочного места (Рис. 8.20);

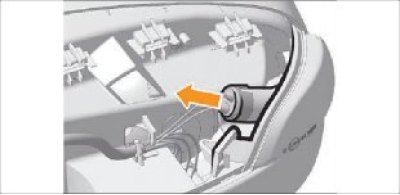

Рис. 8.20. извлечение патрона
- извлеките лампу из патрона, потянув ее на себя (Рис. 8.21);

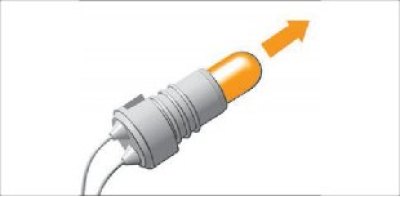

Рис. 8.21. извлечение лампы
- установку новой лампы проводите в обратном порядке;
- после замены лампы указателя поворота сборку и установку зеркала заднего вида проводите в обратном порядке.
При обратной сборке особое внимание следует обратить на установку накладки зеркала (Рис. 8.22), для установки накладки необходимо:
- аккуратно вставить и выровнять накладку в направлениях 1 и 2;
- затем нажать на накладку в направлении 3.

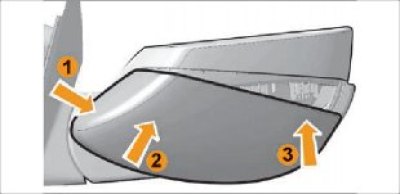

Рис. 8.22. Установка накладки зеркала
Если замена лампы в боковом указателе поворота в зеркале вызывает у Вас затруднение, обратитесь за помощью к дилеру LADA.
Дополнительный сигнал торможения

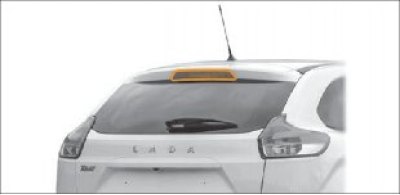

Рис. 8.23. дополнительный сигнал торможения
В качестве источников света дополнительного сигнала торможения (Рис. 8.23) применены светоизлучающие диоды. В случае выхода из строя светодиодов дополнительный сигнал торможения заменяется полностью у дилера LADA.
Фонарь освещения номерного знака

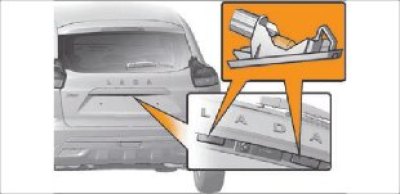

Рис. 8.24. Фонарь освещения номерного знака
Для замены лампы в фонаре (Рис. 8.24):
- вставьте плоскую отвертку в паз с правой стороны фонаря, аккуратно сдвиньте его влево и выведите пружинную защелку-фиксатор из зацепления;
- извлеките лампу из фонаря, потянув ее вниз.
После замены лампы сборку и установку фонаря освещения номерного знака проводите в обратном порядке.
Противотуманная фара

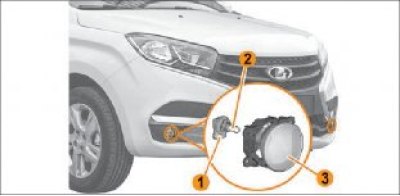

Рис. 8.25. Противотуманная фара: 1 – Патрон лампы. 2 – Лампа. 3 – Противотуманная фара.
Замену ламп в противотуманных фарах рекомендуется производить у дилера LADA (с использованием подъемника).
Плафоны освещения багажного отделения, вещевого ящика

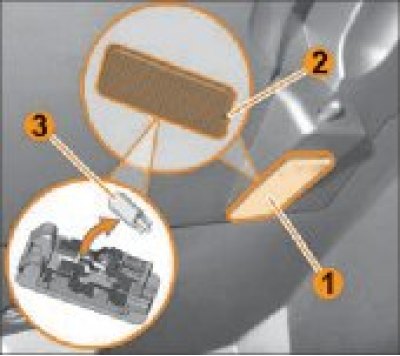

Рис. 8.26. Плафон освещения вещевого ящика: 1 – Плафон. 2 – Паз. 3 – Лампа.
Для замены лампы в плафоне (Рис. 8.26):
- выньте плафон 1 из посадочного места, для чего вставьте отвертку в паз 2, аккуратно отожмите плафон наружу;
- извлеките лампу 3 из плафона, потянув ее на себя.
После замены лампы установите зацеп плафона в посадочное место и прижмите противоположную сторону плафона до фиксации.
Внимание! Для исключения возможности короткого замыкания перед заменой лампы снимите клемму аккумуляторной батареи.
